自由に組み合わせられる高密度I/O「Axioline Smart Elements」
Axioline Smart Elements は Push-in 接続千鳥配列により、 わずか15mm幅に上下２種類の I/Oエレメント、最大32 点までが可能になったコンパクトな高密度 I/O システムです。
プラグ式の個々のスマートエレメントにI/O 機能が入っており、バックプレーンのスロットに挿し込むだけで Axioline F シリーズネットワーク I/O になり、各種の産業プロトコルに対応します。
特長
① スマートエレメント
各種のエレメント、デジタル入/出力、アナログ入/出力、抵抗体、熱電対、IO-Link、カウンタ、エンコーダ、シリアル通信、安全入・出力などから選び、自由に組み合わせて、バックプレーンモジュールのスロットに挿入。
② バックプレーンモジュール
4と6スロットタイプ、2種類のバックプレーンモジュールによって適切なエレメントの種類と数を省スペースで設置可能。エレメントI/O用電源供給16Aまで。
③ スロットカバーエレメント
スロットカバーエレメントを使用して、別のI/Oコンフィグレーションや将来のI/Oコンフィグレーション用に予約可能。必要なスペースを変更することなく、I/Oステーションの機能を簡単に拡張可能。
④ 千鳥配列で省スペース
高密度により、全体的コンパクトになり、わずか15mm幅に上下2種類のI/Oエレメント、最大32点まで可能。Push-in接続千鳥配列により、0.25mm2～1.5mm2（AWG 24～16）配線が可能。
⑤ 構成
Axioline FシリーズのバスカプラおよびI/Oモジュールと自由に混在可能。PLCnext Control（AXC Fシリーズ）直結も可能。
柔軟性
Axioline F シリーズのバスカプラやコントローラとI/O80種類以上から選べる、自由に組合せ可能
対応ネットワーク
Axioline Smart Elements ラインアップ
各種のスマートエレメント：
製品番号 型式 詳細
1088127 AXL SE DI16/1 デジタル入力、16点、1線式、PNP タイプ
1105559 AXL SE DI16/1 NPN デジタル入力、16点、1線式、NPN タイプ
1088129 AXL SE DO16/1 デジタル出力、16点、1線式、PNP タイプ
1105560 AXL SE DO16/1 NPN デジタル出力、16点、1線式、NPN タイプ
1181790 AXL SE DO4/2 2A EF デジタル出力、 4点、2線式、2A、TÜV認証(*予定)
1105562 AXL SE DOR2 W 230 デジタル出力、 2点、リレー (ｃ接点)
1088062 AXL SE AI4 I 4-20 アナログ入力、 4点、電流 4～20 mA
1296378 AXL SE AI4 I 0-20 アナログ入力、 4点、電流 0～20 mA
1088104 AXL SE AI4 U 0-10 アナログ入力、 4点、電圧 0～10 V
1487836 AXL SE AI4 U -10-10 アナログ入力、 4点、電圧 -10～10 V （新製品）
1088106 AXL SE RTD4 PT100 アナログ入力、 4点、温度抵抗体 PT100
1182190 AXL SE RTD4 PT1000 アナログ入力、 4点、温度抵抗体 PT1000
1182068 AXL SE UTH4 EF アナログ入力、 4点、熱電対
1088123 AXL SE AO4 I 4-20 アナログ出力、 4点、電流 4～20 mA
1296372 AXL SE AO4 I 0-20 アナログ出力、 4点、電流 0～20 mA
1088126 AXL SE AO4 U 0-10 アナログ出力、 4点、電圧 0～10 V
1487835 AXL SE AO4 U -10-10 アナログ出力、 4点、電圧 -10～10 V （新製品）
1088132 AXL SE IOL4 IO-Link マスタ、4 チャネル
1088128 AXL SE RS485 シリアル通信 RS-485、1 チャネル
1181787 AXL SE RS232 シリアル通信 RS-232、1 チャネル
1088131 AXL SE CNT1 カウンタ入力、1 チャネル
1088130 AXL SE INC1 SYM 対称型インクリメンタルエンコーダ入力
1182185 AXL SE INC1 ASYM 非対称型インクリメンタルエンコーダ入力
1090203 AXL SE FSDI8/3 安全入力、8点 (FSoE) （新製品）
1090205 AXL SE FSDO4/2 2A 安全出力、4点 (FSoE) （新製品）
1079241 AXL SE PSDI8/3 安全入力、8点 (PROFIsafe)
1079231 AXL SE PSDO4/2 2A 安全出力、4点 (PROFIsafe)
1190012 AXL SE SSDI8/3 安全入力、8点 (SafetyBridge Technology)
1190017 AXL SE SSDO4/2 2A 安全出力、4点 (SafetyBridge Technology)
1337223 AXL SE PD16 24V 電源分配 24 V DC （新製品）
1337224 AXL SE PD16 GND 電源分配 GND （新製品）
1337225 AXL SE PD8/8 24V/GND 電源分配 24 V DC / GND （新製品）
1088134 AXL SE SC-A スロットカバー（アクティブタイプ）
1167159 AXL SE SC スロットカバー
共通仕様
寸法： 15 × 62 × 62 mm (W × H × D)
使用温度範囲： 25℃ ～ +60℃
認証： CE, UL, cUL
バックプレーンモジュール
バックプレーンモジュールは4スロットや6スロットから選べます
詳細
バックプレーンモジュール、4 スロット
バックプレーンモジュール、6 スロット
バスカプラ
産業通信用のバスカプラ
各種のバスカプラ：
詳細
EtherNet/IP
EtherNet/IP （DLR対応）
Modbus/TCP (UDP)
EtherCAT
PROFINET
PROFIBUS
Sercos III
※ 基板コーティング、広温度範囲「XC タイプ」もございます（お問い合わせください）
PLCnext コントローラ
I/O直結可能なAxiolineコントローラ：
詳細

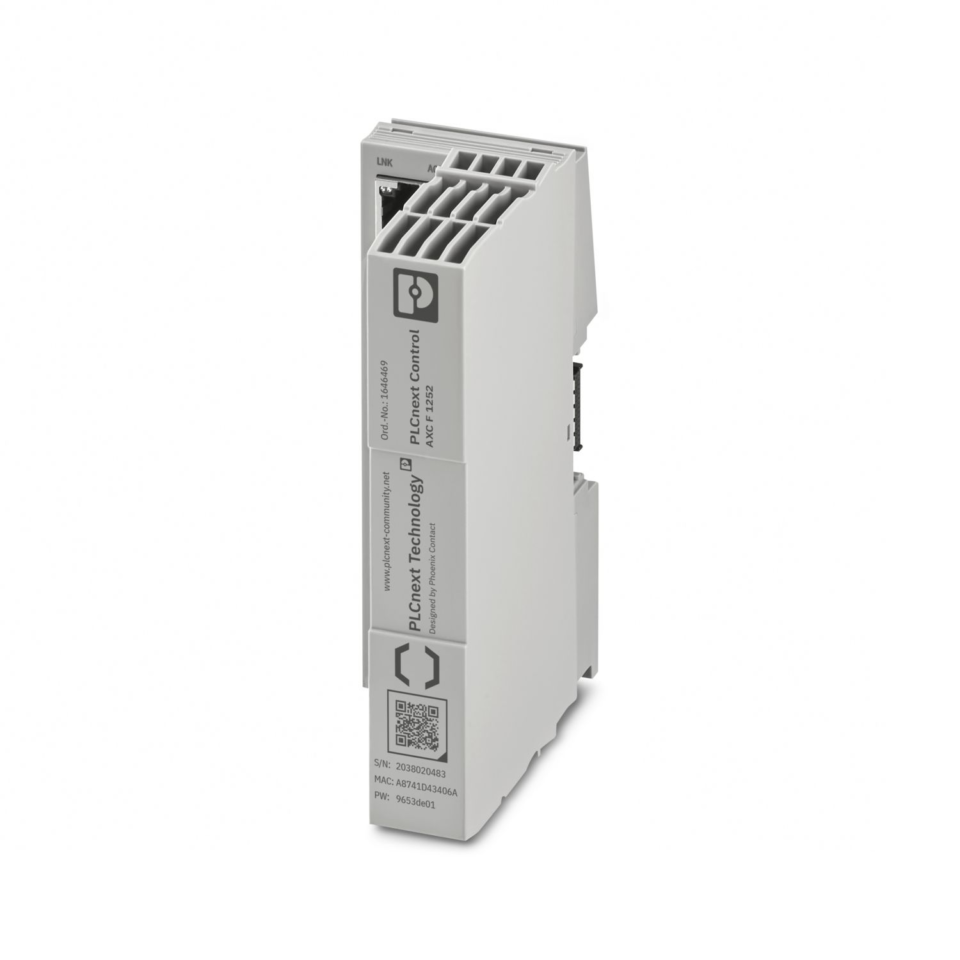

I/O直結可能なIEC61131-3対応コントローラ（※）
I/O直結可能なIEC61131-3対応コントローラ（※）
※ PROFINET経由のI/O接続も可能

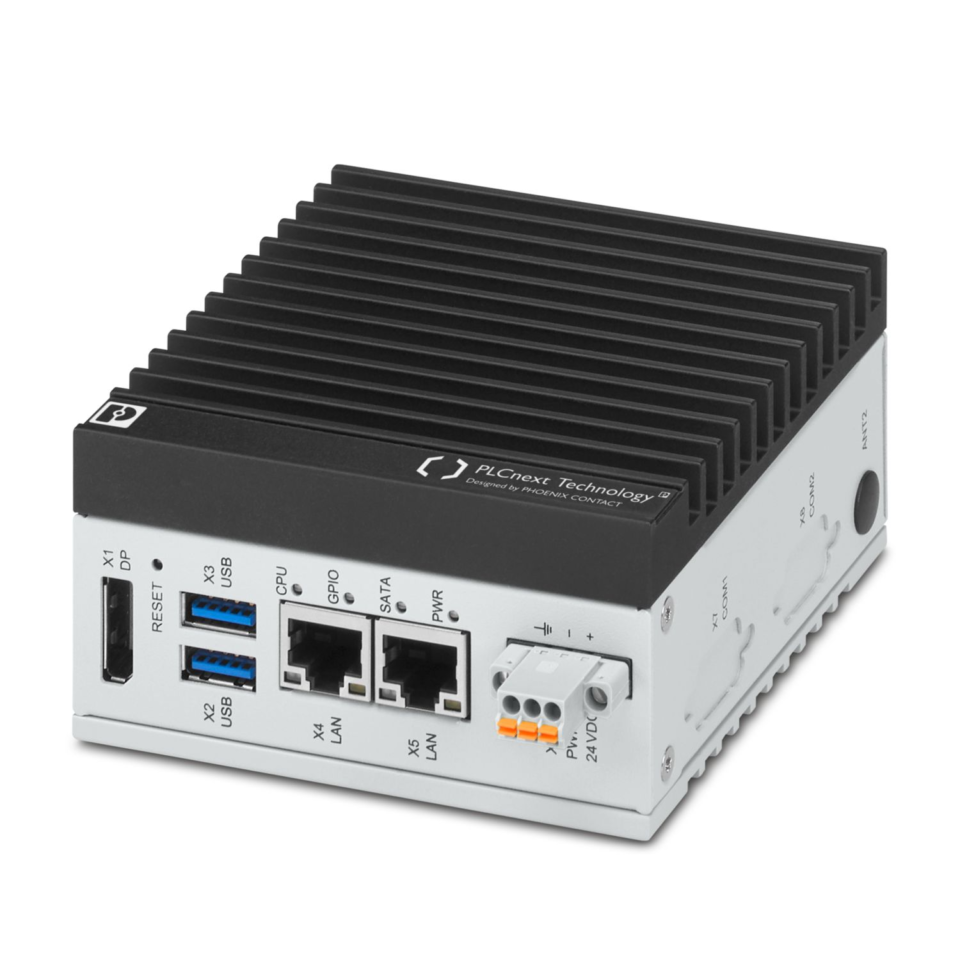

エッジコンピューティング・小型エッジPC
PROFINET経由のI/O接続が可能なコントローラ：
詳細
IEC61131-3対応コントローラ・エッジPC
IEC61131-3対応コントローラ・エッジPC
構成例
① EtherNet/IPバスカプラ + ４スロット
製品番号 型式 Qty. 備考
2688394 AXL F BK EIP (1) バスカプラ
1088135 AXL F BP SE4 (1) バックプレーン
1088127 AXL SE DI16/1 (1) 16点 DI
1088129 AXL SE DO16/1 (1) 16点 DO
1088104 AXL SE AI4 U 0-10 (1) 4点 AI (電圧)
1088126 AXL SE AO4 U 0-10 (1) 4点 AO (電圧)② EtherNet/IPバスカプラ +６スロット
製品番号 型式 Qty. 備考
2688394 AXL F BK EIP (1) バスカプラ
1088136 AXL F BP SE6 (1) バックプレーン
1088127 AXL SE DI16/1 (1) 16点 DI
1088129 AXL SE DO16/1 (1) 16点 DO
1105559 AXL SE DI16/1 NPN (1) 16点 DI (NPN)
1105560 AXL SE DO16/1 NPN (1) 16点 DO (NPN)
1088062 AXL SE AI4 I 4-20 (1) 4点 AI (電流)
1088123 AXL SE AO4 I 4-20 (1) 4点 AO (電流)③ ModbusTCPバスカプラ +４スロット
製品番号 型式 Qty. 備考
2688459 AXL F BK ETH (1) バスカプラ
1088135 AXL F BP SE4 (1) バックプレーン
1088127 AXL SE DI16/1 (1) 16点 DI
1088129 AXL SE DO16/1 (1) 16点 DO
1088062 AXL SE AI4 I 4-20 (1) 4点 AI (電流)
1088123 AXL SE AO4 I 4-20 (1) 4点 AO (電流)参照
