1対1の I/O間を簡単セキュアに無線化ソリューション Wireless-MUX

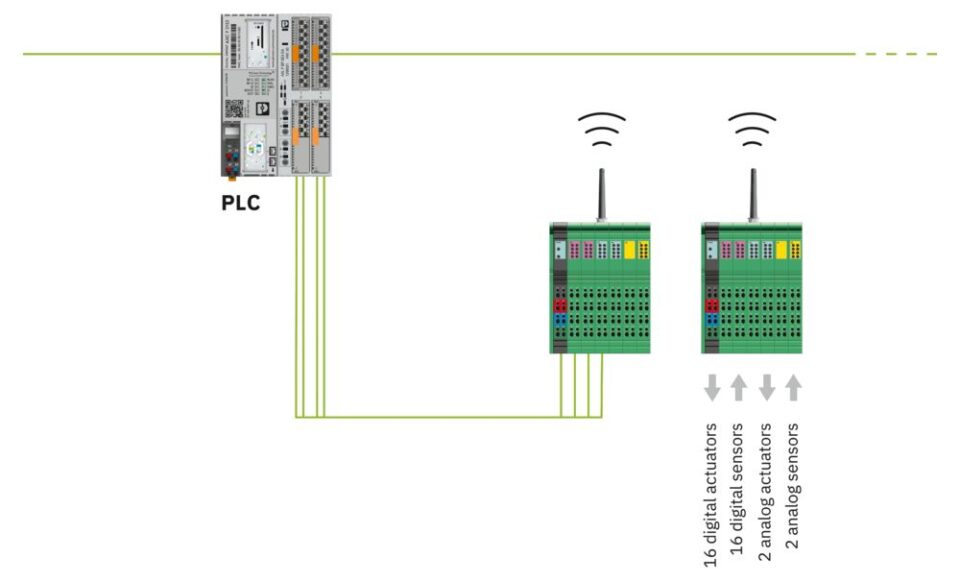

フエニックス・コンタクトのワイヤレス I/Oソリューションである、Wirelass-MUX をご紹介します。この製品は、デジタル入出力（各16点）、アナログ入出力（各2点）を、製品の開梱 ⇒ 設置・配線 ⇒ 電源投入で、すばやく簡単かつセキュアにワイヤレス伝送するシンプルなソリューションです。

製品の特長

製品の特長は、次の通りです。

1. 設定不要
   • 製品の開梱、設置と配線、電源投入で、簡単に使用開始
   • 工場出荷時に１：１のペア設定がされているので、わずらわしい設定がまったく不要
2. セキュリティ
   • デバイスペア同士の相互認証は工場出荷時に割り当てられた固有の暗号鍵で実施。
     (他の組み合わせは不可)
   • Bluetoothはデフォルトで検出不可(スマートフォンなど3rd partyデバイスから検出不可)
   • CCMモードのAES-128暗号化による保護で、秘匿性と完全性の達成
   • CRA readyであり、2027年以降も欧州でも使用可能
3. 低遅延で低消費電力
   • Bluetooth 無線方式を採用し、伝送時間 最短 10ms
   • 消費電流 最大60mA
4. 低コスト、広範囲
   • 迅速な接続の確立と信号伝送
   • 無指向性アンテナで最大200m、指向性アンテナで最大400m

製品仕様

• 型式：ILB BT ADIO MUX-OMNI（2884208）：アンテナ付属
• 型式：ILB BT ADIO MUX（2702875）：アンテナ別

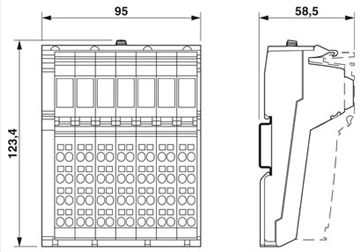

• 外形寸法：　W 95 x H 123.4 x D 58.5 (mm)
• 質量：　630g
• 仕様周囲温度：　-25 °C ～ 60 °C
• 保護等級：　IP20
• ワイヤレスインターフェース：　Bluetooth 4.0ベース, 2.4 GHz
• 電源：　24V DC
• デジタル入力：　16ch, 1線式, PNP
• デジタル出力：　16ch, 1線式, PNP
• アナログ入力：　2ch, 分解能 12bit, 0~20mA/0~10V
• アナログ出力：　2ch, 分解能 12bit, 0~20mA/0~10V
• 使用認可国：　EU、米国、カナダ、インド、日本、メキシコ、南アフリカ 他

使用方法

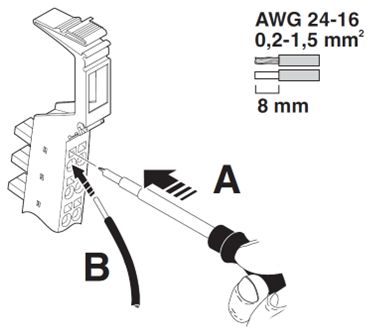

配線方法

各端子への配線方法は、以下の通りです。

• ケーブル端を 8 mm 剥く
• ドライバを押し込みバネをリリース (A)
• 端子にケーブルを挿入 (B)
• ドライバを抜くことでケーブルを固定
• ケーブルが固定されていることを確認

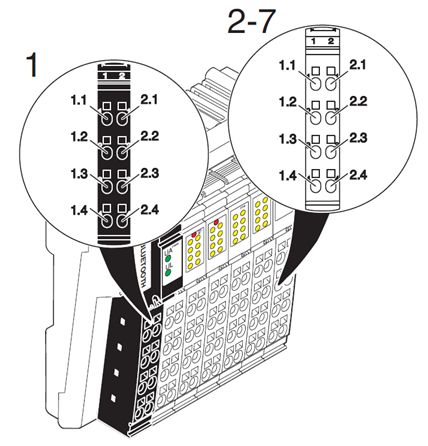

端子のアサイン

電源、信号線の端子アサインを以下に示します。

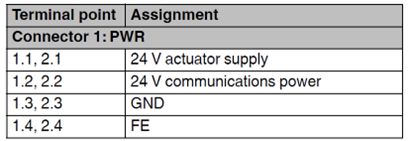

電源端子（コネクタ１）

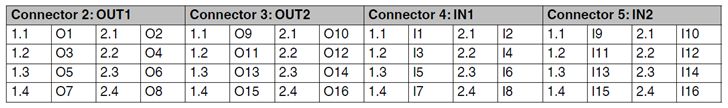

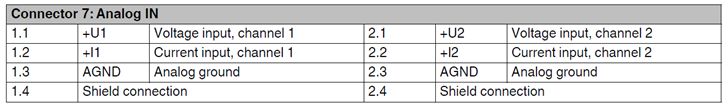

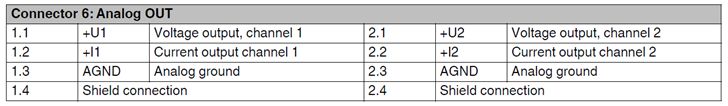

信号線端子（コネクタ２～７）

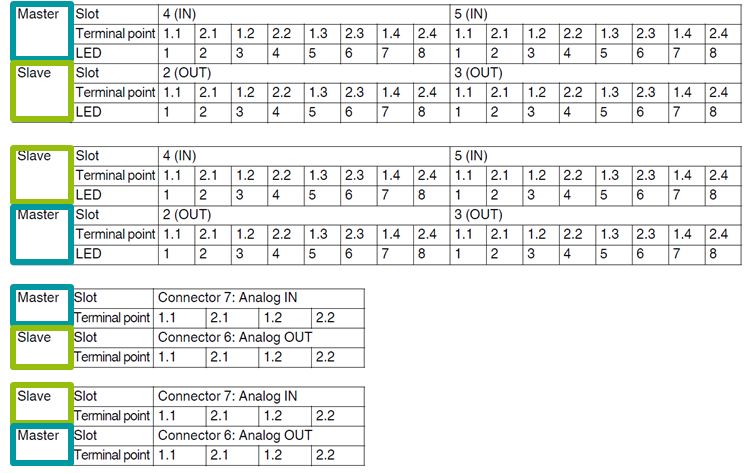

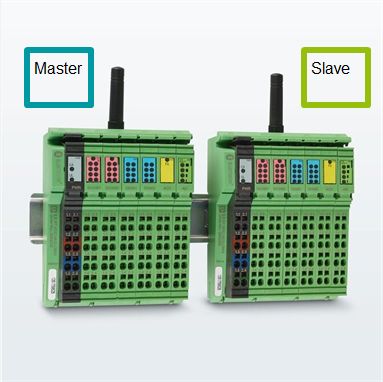

Master/Slave の端子割付

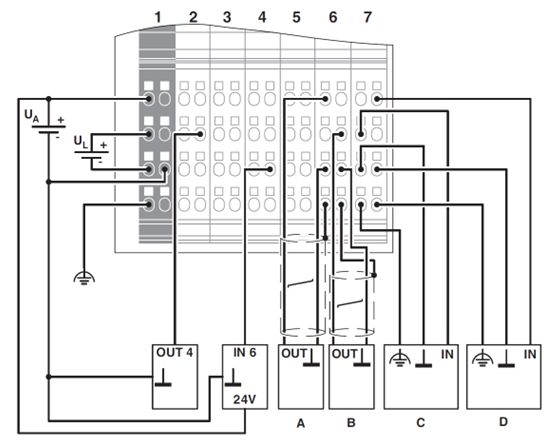

配線例

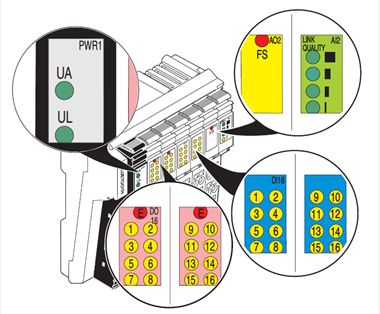

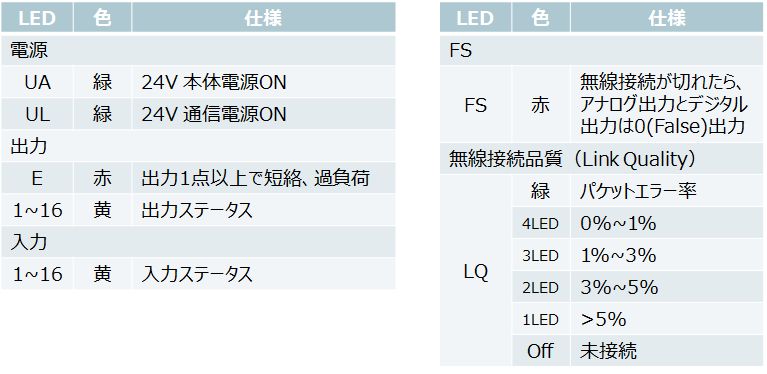

診断とステータス表示

製品の状態診断のための LED ステータス表示内容を以下に示します。

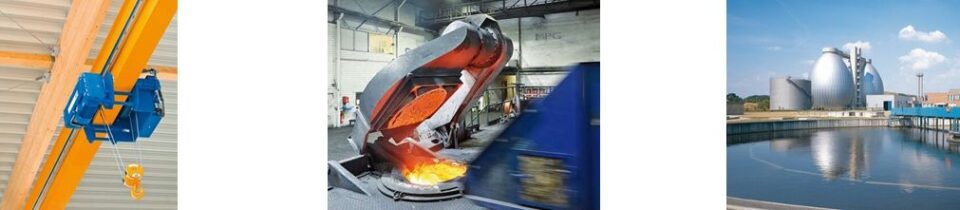

アプリケーション例

Wireless-MUXは、少数のデジタルまたはアナログの入出力信号を遠隔ステーションまたは可動ステーションとI/Oを無線伝送する必要がある場合に多く使用されています。

• クレーンシステム：
  • ブリッジクレーンと中央コントローラ間のワイヤレス通信
• コンクリート工場：
  • バケットカーと中央コントローラ間の通信、コンクリートスプレッダと中央PLCとのワイヤレス通信
• 鋳造工場：
  • 移動式充電トロリーと中央コントローラのコンポストマシン間のワイヤレス通信
  • 移動式シフターと給水用ホースホイールキャリア間のワイヤレス通信
• 下水処理場：
  • 沈殿池内のポンプ制御
  • スクレーパと中央PLC間のワイヤレス通信

まとめ

フエニックス・コンタクトのワイヤレス I/Oソリューションである、Wirelass-MUX をご紹介しました。この製品は、製品の開梱後に設定不要で、すばやく簡単かつセキュアに無線アプリケーションを構成できるソリューションです。I/Oの配線が難しい工場現場でご利用ください。
