動作感知で自動点灯する制御盤用のLED照明

2025年3月26日

PLD E 409 シリーズ
制御盤用LED照明

PLD E シリーズは、制御盤用照明ソリューションとして最適な製品です。本体にプリズムレンズと回転可能ホルダーを持つことにより制御盤の最適な照明が確保され、電線接続に関してはPush-in式接続により素早い配線（特別なコネクタは不要）を実現し、電源入力はユニバーサルAC/DCに対応しております。さらに、モーションセンサタイプを選択すれば動作感知で自動点灯し、ドアスイッチが不要です。

コンセプト：制御盤用最適な照明

特長

① 照明・レンズ
LED 18個により700 lm 光束を実現。プリズムレンズと回転可能ホルダーで制御盤の最適な照明を確保します。

② 操作ボタン
操作ボタンを手動で点灯・消灯操作や点灯モードの切替操作が可能です。
手動点灯の場合、8時間後自動消灯機能あり（※）。
（※ PLD E 409 W 350 のみ）

③ モーションセンサ（※）
モーションセンサ（人感センサ）タイプを選択することにより自動点灯・消灯、ドアスイッチなしの自動点灯が可能。
（※ PLD E 409 W 350 MS のみ）

④ 電源
24V ～ 265 V (AC/DC)ユニバーサル電源入力対応、幅広いアプリケーションに対応。Push-in式接続により素早い配線、特別なコネクタは不要。

⑤ 連結可能
連結用のPush-inコネクタの使用により、複数の照明が可能。
・AC電源の場合、10台連結可能
・DC電源の場合、8台連結可能

⑥ 簡単取付
±90度回転可能ホルダー付き、マグネットやねじ取付けに対応（ねじ同梱）

⑦ 海外規格
UL/CEなど豊富な規格対応。

寸法図

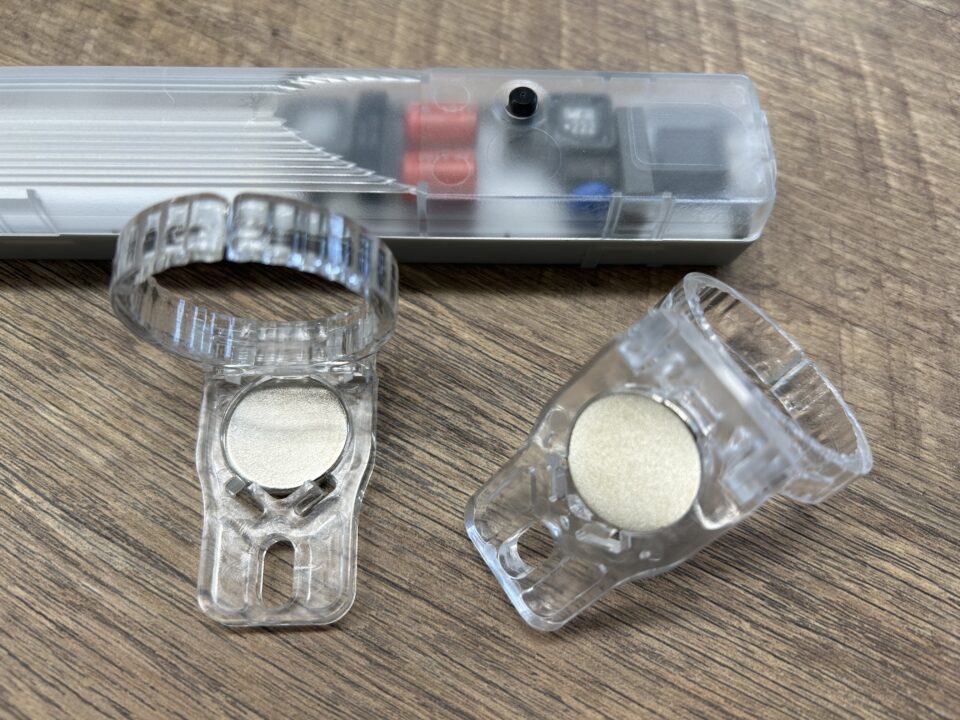

回転可能ホルダー

回転可能ホルダー（2個）とM5x12ねじ（2個）が同梱が同梱されています。ホルダーはマグネット付き、ねじ止めも可能です。

ホルダーは外して、逆向きに付ける可能です。

ホルダーはシステムキャビネットにジャストフィットのサイズ、同梱しているM5x12ねじで取付けが簡単です。

モーションセンサ（※）

（※ PLD E 409 W 350 MS のみ）

MS ＝ Motion Sensor ＝モーションセンサ＝人感センサ＝赤外線センサ＝ PIR赤外線センサです。
・動作感知で自動点灯し、ドアスイッチなしで自動点灯・消灯が可能
・PIR赤外線センサにより約５ｍ範囲内で検知、5分間自動点灯（再検知あり）
