どのスロットカバーを選べばいいですか？

2026年7月28日

よくある質問：
Axioline Smart Elementsは３つのスロットカバーをラインアップしています。どれを選べばいいですか？

回答：
確かに新製品AXL SE SC-Fのリリースでスロットカバー3種類になりました。
・AXL SE SC
・AXL SE SC-F
・AXL SE SC-A

スロットカバー全種類の共通ポイントは未使用のスマートエレメントスロットを保護しますが、AXL SE SC-A はスロット診断機能付きアクティブタイプ、AXL SE SC と AXL SE SC-Fは診断機能がないパッシブタイプです。

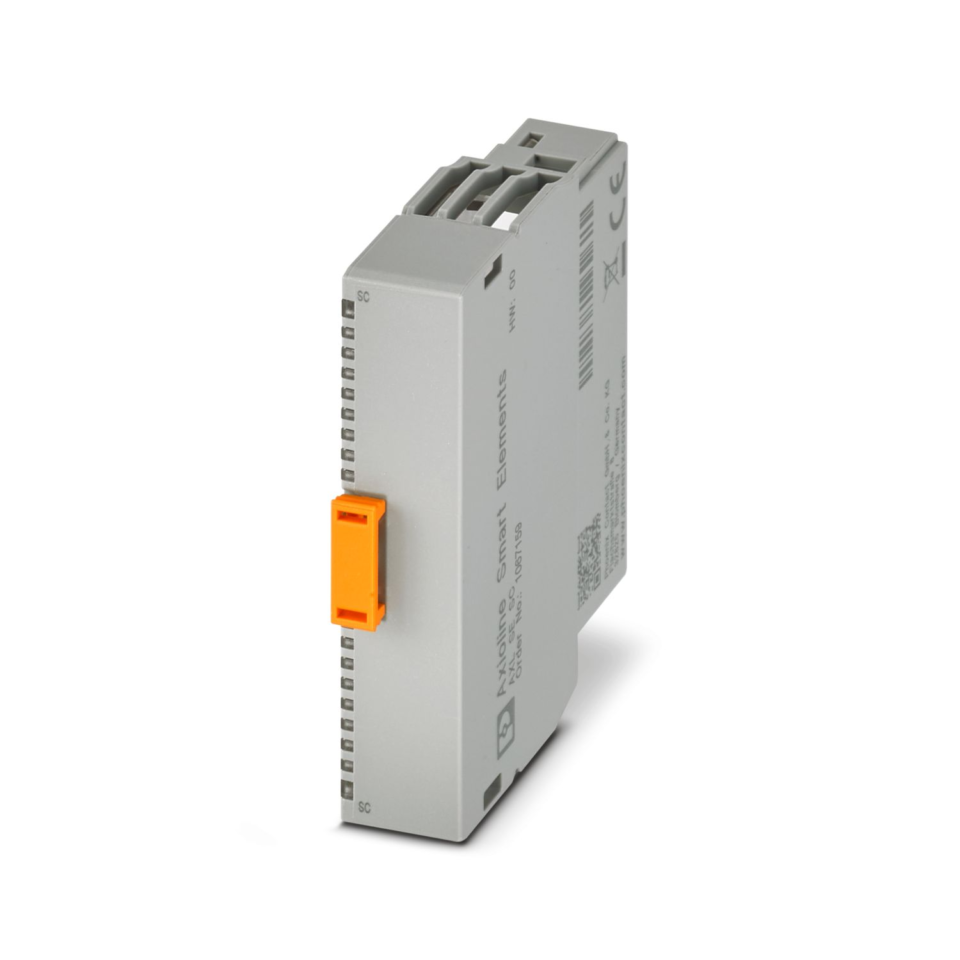

「SC」と「SC-A」は標準のIOエレメントと同じハウジング、形状・寸法は同じです。「SC」と「SC-A」の見た目はほぼ同じですが、「SC-A」はスロット診断機能用の基板・回路が入ってるアクティブタイプ、「SC」は空のハウジング、保護のみパッシブタイプです。

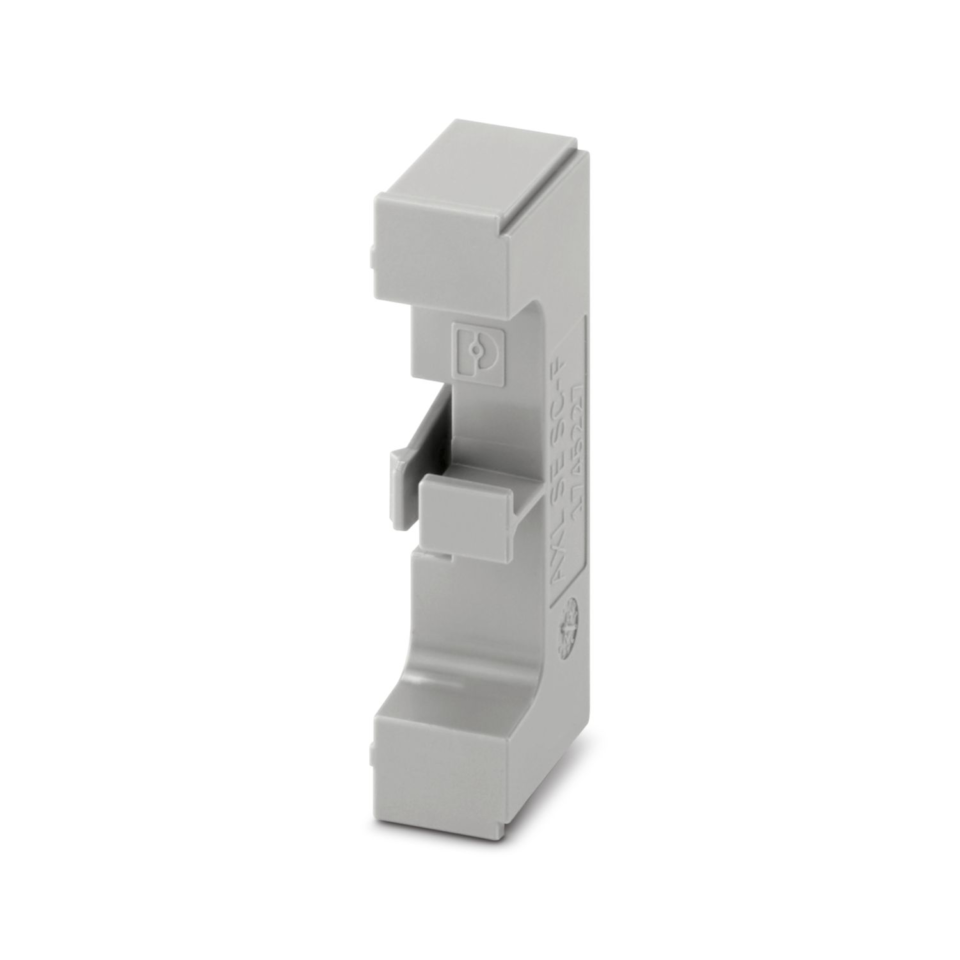

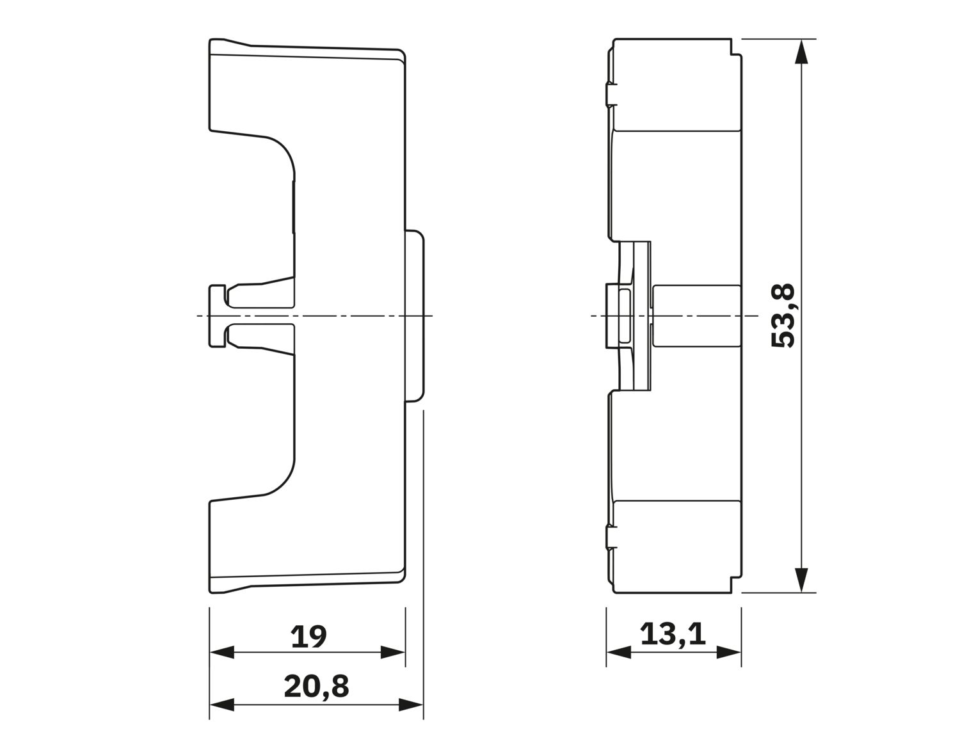

「SC-F」はロープロファイル、軽量、保護のみパッシブタイプです。ロープロファイル＝フラットタイプです。「SC-F」は「SC」と同じくスロット診断機能がないパッシブタイプです。

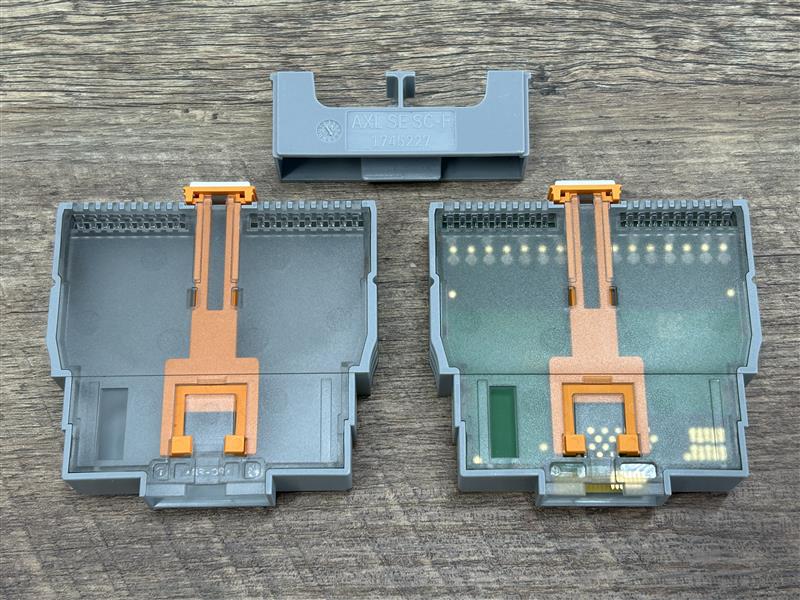

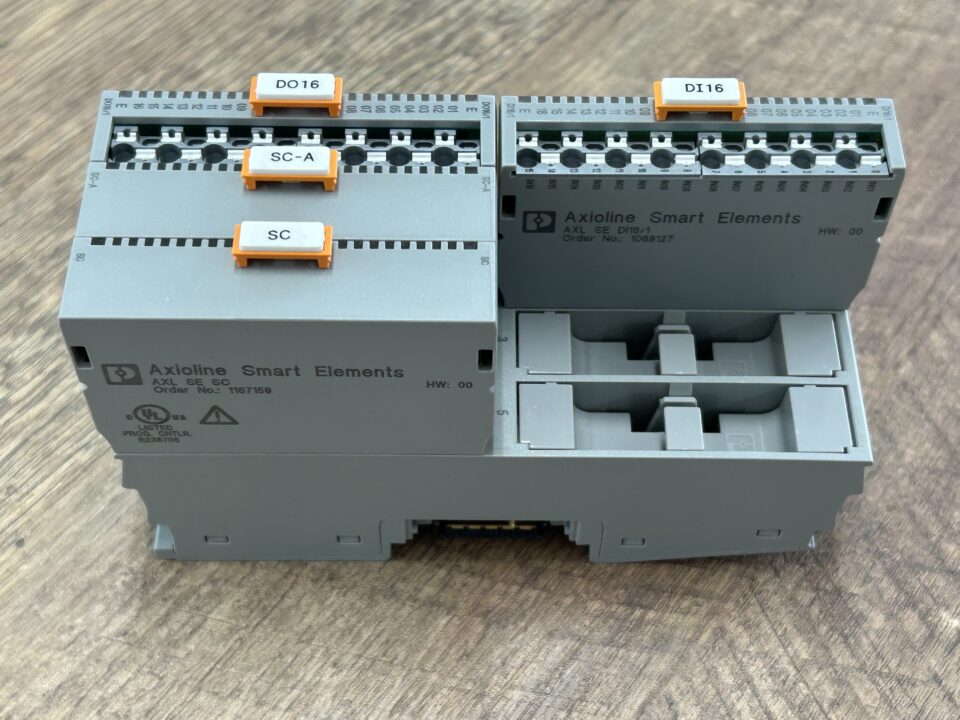

参考写真

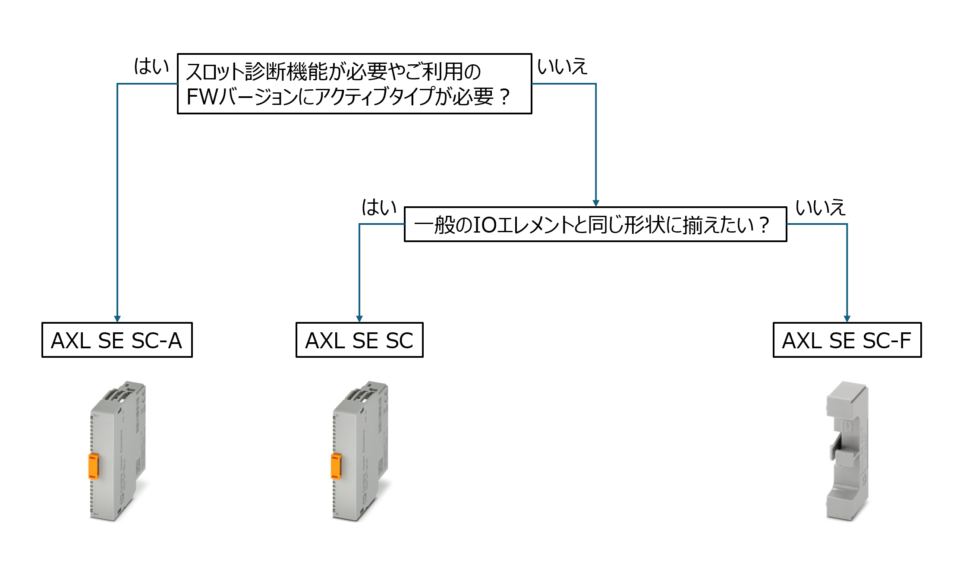

スロットカバー選択方法

今後、一般的のアプリケーションなら「SC-F」で十分なはずですが、IOエレメントの形状に合わせたいなら「SC」、スロット診断機能を利用したいなら「SC-A」を選択してください。（※）温度範囲、旧FWバージョン対応の条件などについて下記に参照してください。

スロット診断機能について

スロット診断機能と言うのは空スロットにスロットカバーがちゃんと設置しているかどうかの診断機能です。アクティブタイプと呼ばれている、型式に「-A」が入ってます。「SC-A」はI/O構成に入る為、設置されてなかったまたは外されたら診断情報または診断LEDで判別可能です。

温度範囲について

「SC-F」のみは拡張動作温度範囲： -40℃ ～ +70℃
「SC」と「SC-A」は標準の動作温度範囲： -25℃ ～ +60℃

ECO包装について

「SC-F」は５個入りの為、包装は少ない、ECOです。
「SC」と「SC-A」はIOエレメントと同じく１個ずつ包装されています。

旧FW対応について

場合によって、FWバージョンによりスロットカバー類の制限があります。

バスカプラやコントローラは下記のバージョンを満たすならパッシブタイプ含めてスロットカバー３種類から自由に選べますが、満たさない場合「SC-A」アクティブタイプしか利用出来ないです（※）。

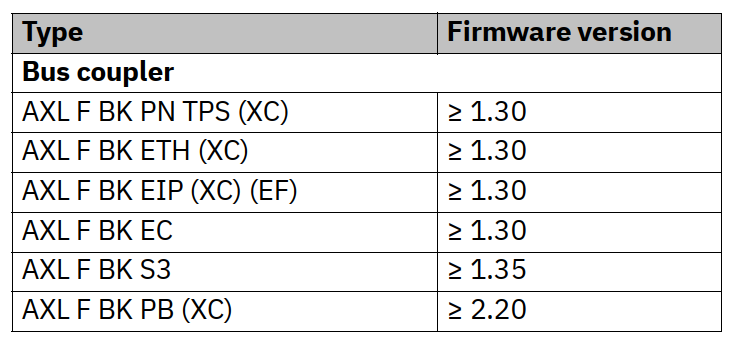

バスカプラ：

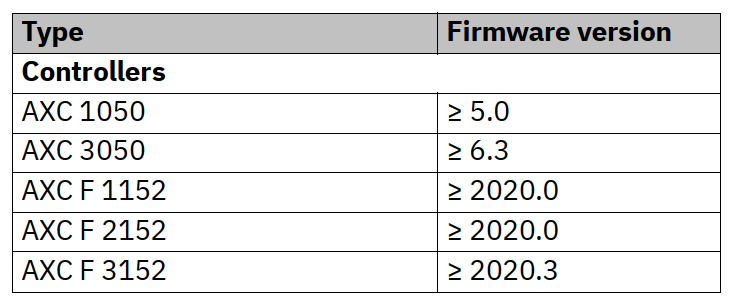

コントローラ：

(※) 更に細かい条件ですが、PROFIBUS バスカプラの初期の方のFWは「SC-A」スロットカバーでも対応してないです。下記のFWバージョン以下なら空スロットに普通のI/O系Smart Elementを設置して下さい。例：AXL SE DI16/1

空スロットを有効活用するにはスロットカバーより電源分配用エレメントを利用するがお勧めです。電源分配用エレメントはパッシブタイプエレメントの為「SC」と同じ扱いになります。
「電源分配用エレメント」のご紹介に参照してください。

スロットカバーのラインアップ

製品番号 型式      	 詳細

1167159 AXL SE SC     スロットカバー

1745227 AXL SE SC-F   スロットカバー、フラットタイプ（新製品）

1088134 AXL SE SC-A   スロットカバー、スロット診断機能（アクティブタイプ）

Axioline Smart Elements 詳しくは、紹介ページにてご参照ください。

関連リンク

パンフレット：オートメーション・イノベーション (PDF)

製品ページ

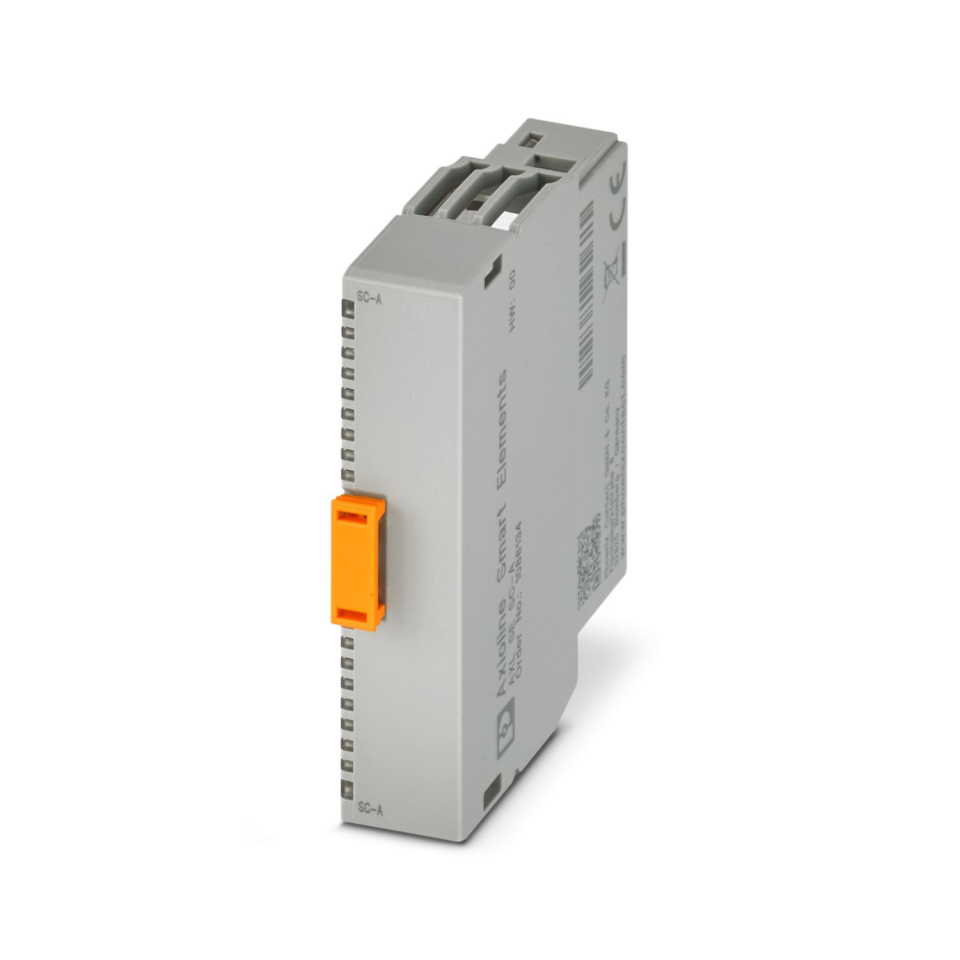

AXL SE SC-A (1088134) スロットカバー、スロット診断機能（アクティブタイプ）
