PSR-UNI-Sはかんたん設定で七変化

本記事では、記事「これぞ次世代セーフティリレーユニット！　PSRuniで『安全管理あるある』をスマートに変える。②」でご紹介したPSR-UNI-Sの設定について解説いたします。

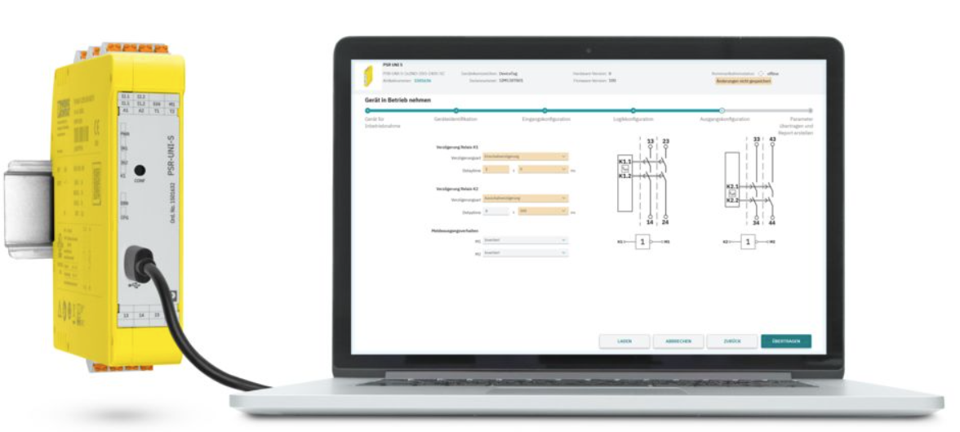

設定ツール（clipx ENGINEER device parameterization）

設定方法

①　PCで設定ツール（clipx ENGINEER device parameterization）を起動
②　USB-Cケーブルを使用し、PSR-UNI-SとPCを接続
　　・USB 接続が確立されると、デバイスはセーフ状態になり、パラメータ設定の準備が整います。
　　・デバイスは「Online monitoring and parameterization」エリアに表示され、そこで選択することができます。
　　　※A1/A2に電源が接続されている場合のみ、デバイスが表示されます。
③　パラメータ設定
④　設定内容をPSR-UNI-Sに転送
⑤　USB-Cケーブルの接続解除
⑥　PSR-UNI-S本体前面のCONFボタンを2～5秒間押下
　 （デバイスに新しいパラメータが適用されます。）
⑦　デバイスの再起動

clipx ENGINEER device parameterizationクイックスタートガイド

動画

七変化する一端を使用方法の一例動画でご確認ください。
