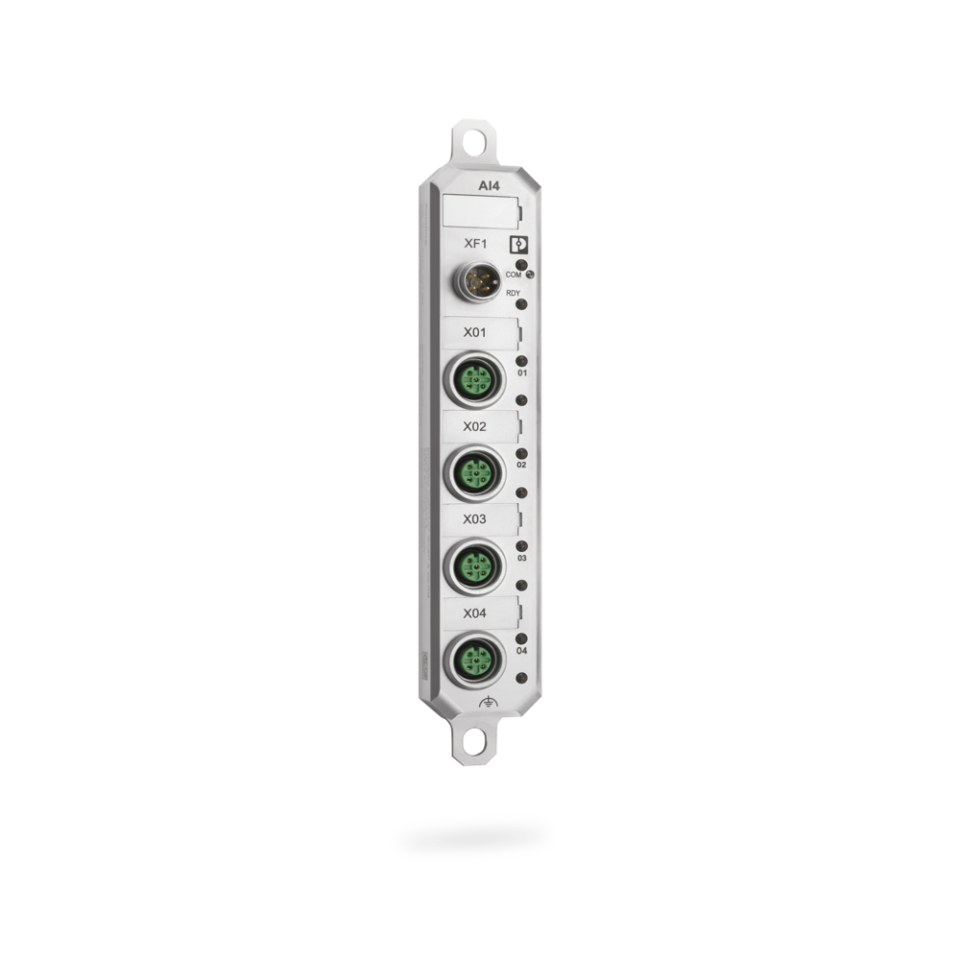

IP69仕様幅30 mmスリムなIO-Linkアナログ入力モジュール

2026年10月6日

Axioline E シリーズ

フィールド設置用IO-Link I/Oボックス(IOハブ)にアナログ電圧および電流センサ４チャネル接続可能です。

このAxioline E機器はIO-Linkデバイスである、IO-Link クラスAポートを介してIO-Linkマスタに接続されます。これによって、IO-Linkを介してアナログ信号の取得が可能となり、IO-Linkマスタを介して各種の産業ネットワークへ統合することができます。

主な特長

M12コネクタでIO-Linkマスタに接続（Aコード、4極）
IO-LinkクラスA デバイス
IO-Link仕様 v1.1.4
M12コネクタで最大4点のアナログ入力の接続（Aコード、4極）
チャネル毎電圧や電流入力から選べる
電圧入力：0 V ～ 10 V, ±10 V, 0 V ～ 5 V, ±5 V
電流入力：0 mA ～ 20 mA, 4 mA ～ 20 mA, ±20 mA
２/３/４線式センサ接続可能
保護等級 IP65 / IP67 / IP69
チャネル毎診断情報
全体幅30 mm

有利な特長

限られたスペースでも、プロセスのすぐ隣でセンサを接続可能
最小限のケーブル配線作業で高性能
M12 push-pull高速接続テクノロジですばやく設置（※）
堅牢設計で長い製品寿命と高いシステム可用性
将来に向けたオートメーションのための理想的な接続性

（※）M12 push-pull対応と共に従来のねじタイプM12も接続可能です

寸法図

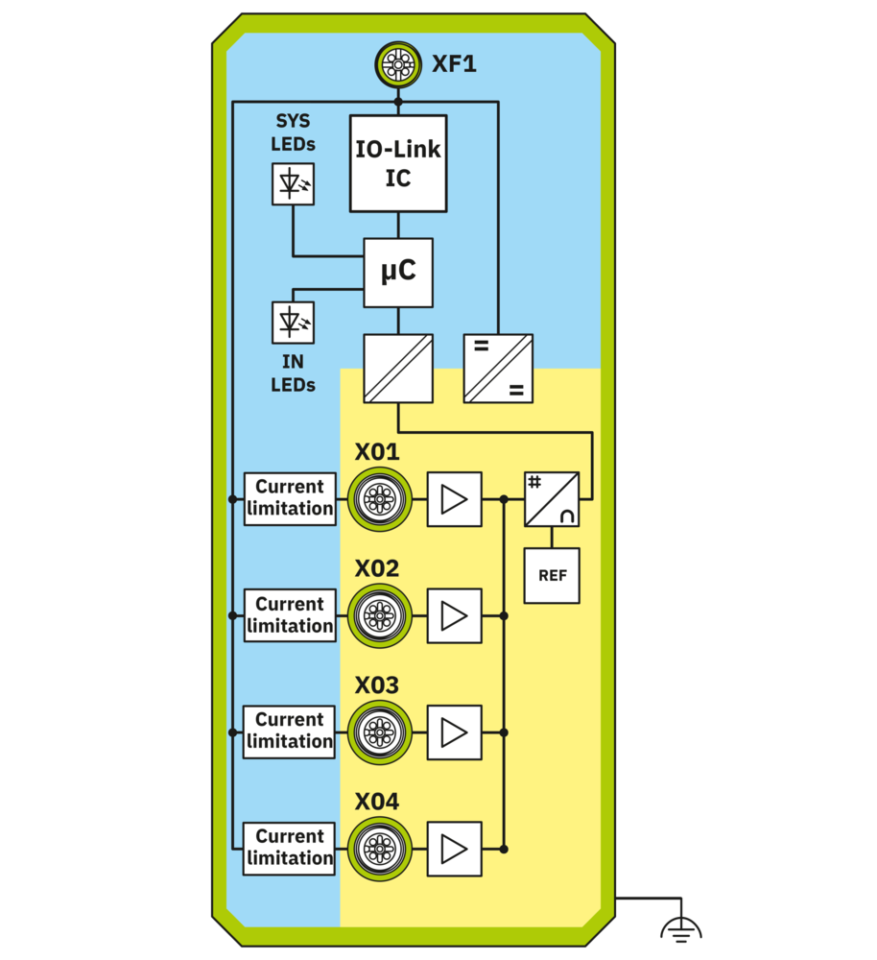

ブロック図

I/O 接続

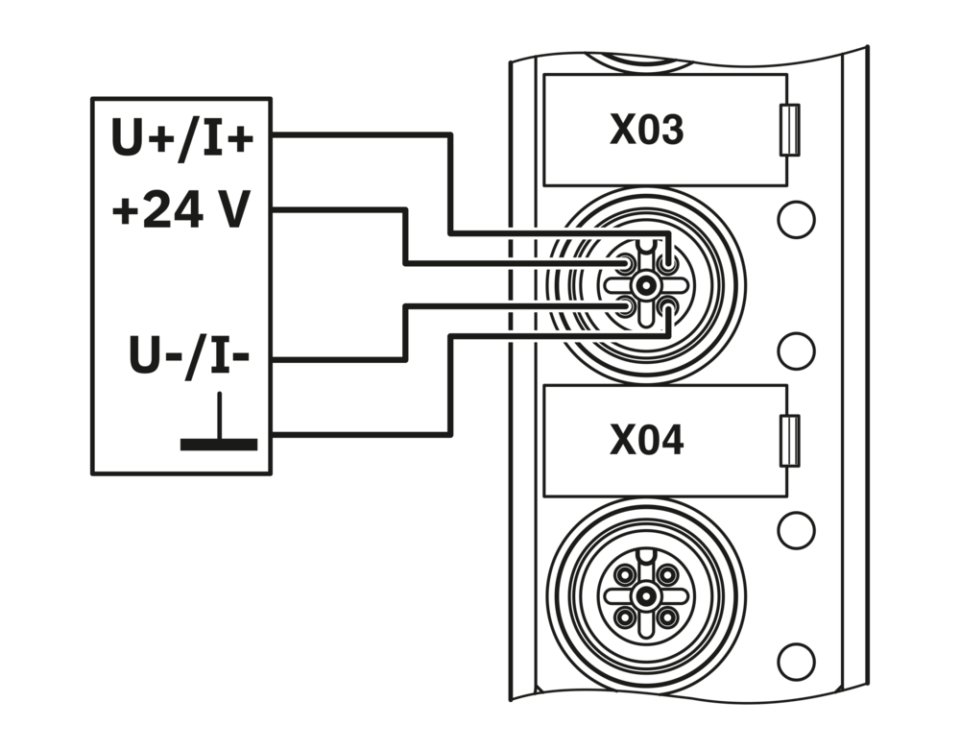

電圧・電流センサはAコードM12コネクタで接続でき、センサ用の電源供給も備えています。

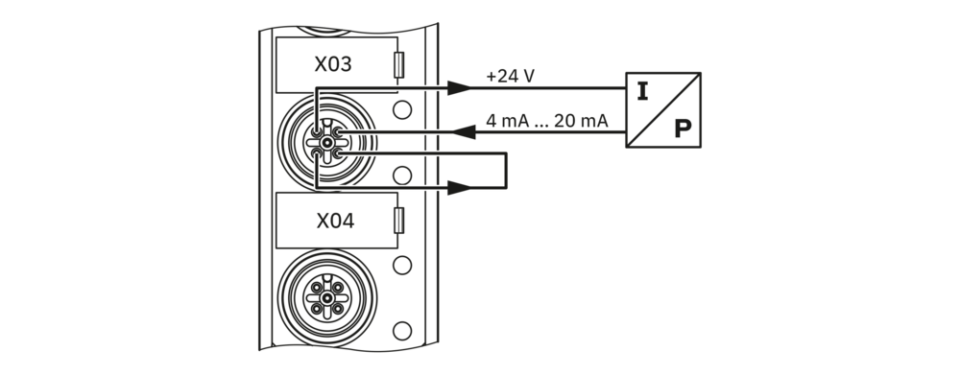

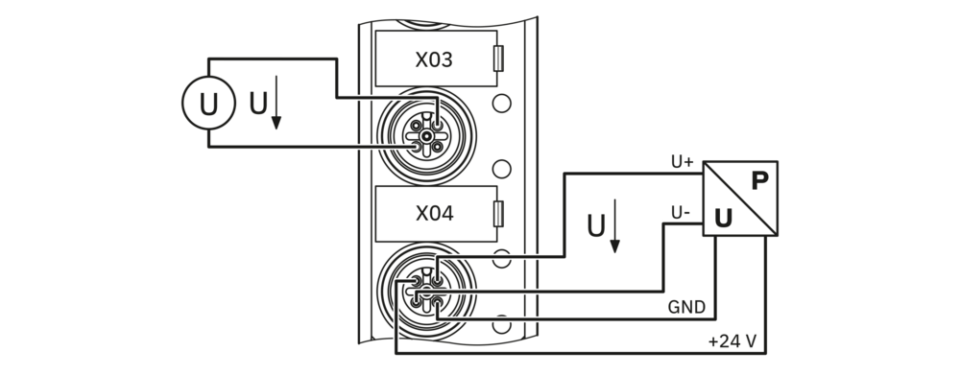

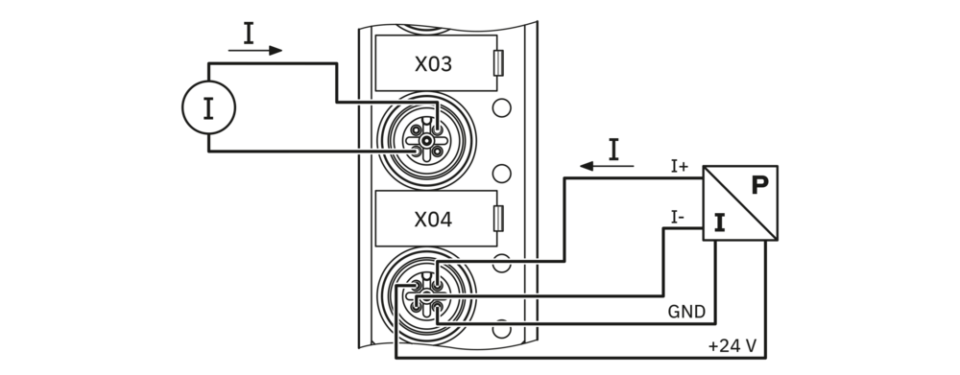

センサ接続例:

ラインアップ

製品番号 型式      		 詳細

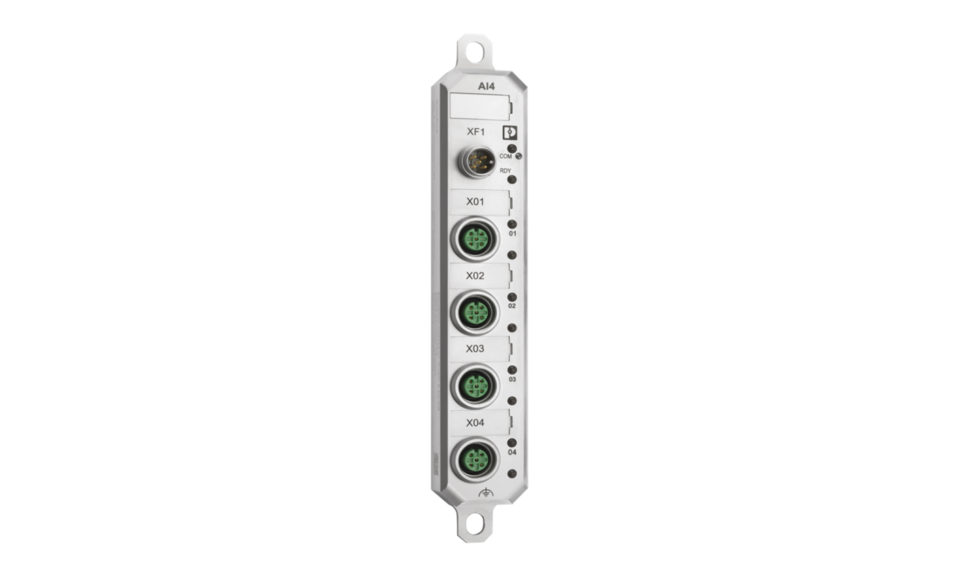

1743420 AXL E IOL AI4 M12 3M 	 アナログ入力、４点（新製品）

1480995 AXL E IOL DIO8 M12 3M 	 デジタル入出力、８点

1480996 AXL E IOL DI8 M12 3M 	 デジタル入力、８点

1293247 AXL E IOL RTD4 M12 3M 	 測温抵抗体入力、４点

温度センサ入力タイプもラインアップ！

・測温抵抗体入力４チャネル
・チャネル毎Pt100やPt1000に設定可能
・チャネル毎断線診断機能あり
・２/３/４線式センサ接続可能
