拡張タイプのシリアル通信モジュール(Axioline Smart Elements)

2026年10月27日

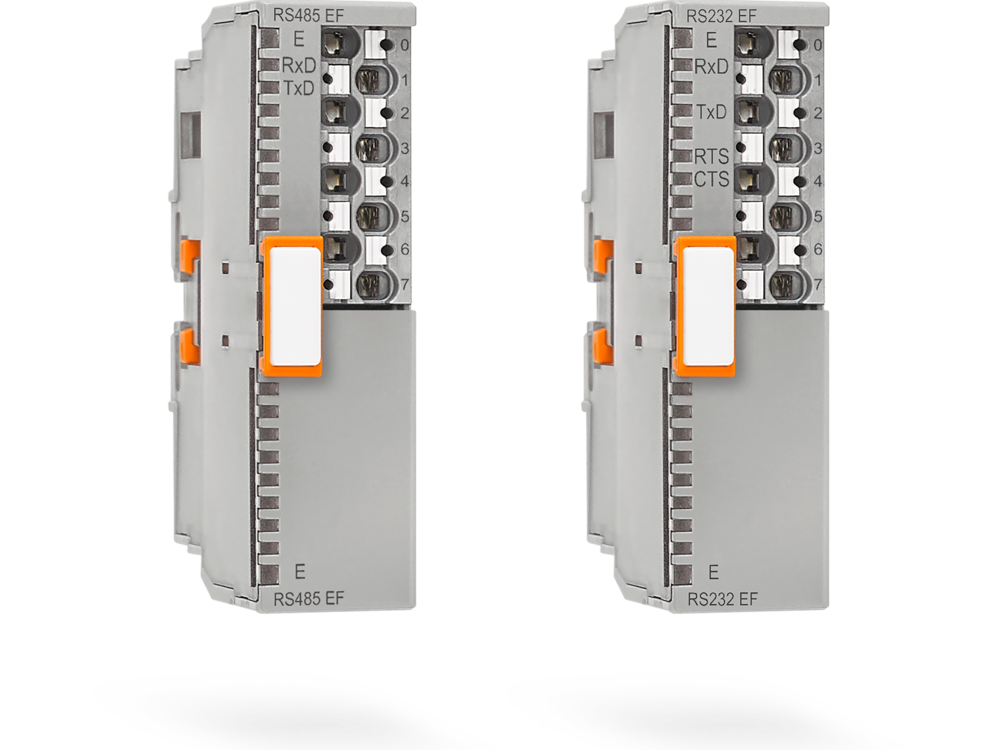

Axioline Smart Elementsのシリアル通信モジュールは、通常タイプの他に拡張機能付き「EFタイプ」の２種類があります。
・AXL SE RS232 EF
・AXL SE RS485 EF
※ 型式にある「EF」は Extended Functionality (拡張機能)の意味です。

標準EFではないタイプとの主な違い：

プロセスデータの幅が大きい（64バイト対通常タイプの20バイト）
1サイクルあたり61バイトのシリアルインターフェースデータを伝送可能
XON/XOFF プロトコル対応
Modbus/RTU クライアント及びサーバ対応

拡張機能付き「EF」バージョン

これらのAxioline Smart Elementsを使用すると、Axiolineバスカプラがサポートする産業用イーサネットの下でシリアルインターフェースをもつI/O機器の操作が可能となります。同時に、シリアルインターフェースでは最大230,400 bpsの伝送速度が可能です。何より、Modbus/RTU プロトコルもサポートされています。

ユーズケース（使用例）：

ASCII機器：バーコードリーダー、デジタルはかり（計量）などのデータ読み取り
Modbus/RTU 対応の機器やPLCなどに接続しデータ交換する
インバーターとの通信・制御
ロボットのエンドエフェクタとの通信・制御
ビルディングオートメーション

製品ラインアップ

シリアル通信モジュールのラインアップは、通常タイプ、拡張機能「EF」タイプの合計４機種です。

製品番号 型式            詳細

1507978 AXL SE RS485 EF	シリアル通信 RS-485、1 チャネル、拡張機能タイプ

1507979 AXL SE RS232 EF シリアル通信 RS-232、1 チャネル、拡張機能タイプ

1088128 AXL SE RS485  	シリアル通信 RS-485、1 チャネル

1181787 AXL SE RS232  	シリアル通信 RS-232、1 チャネル

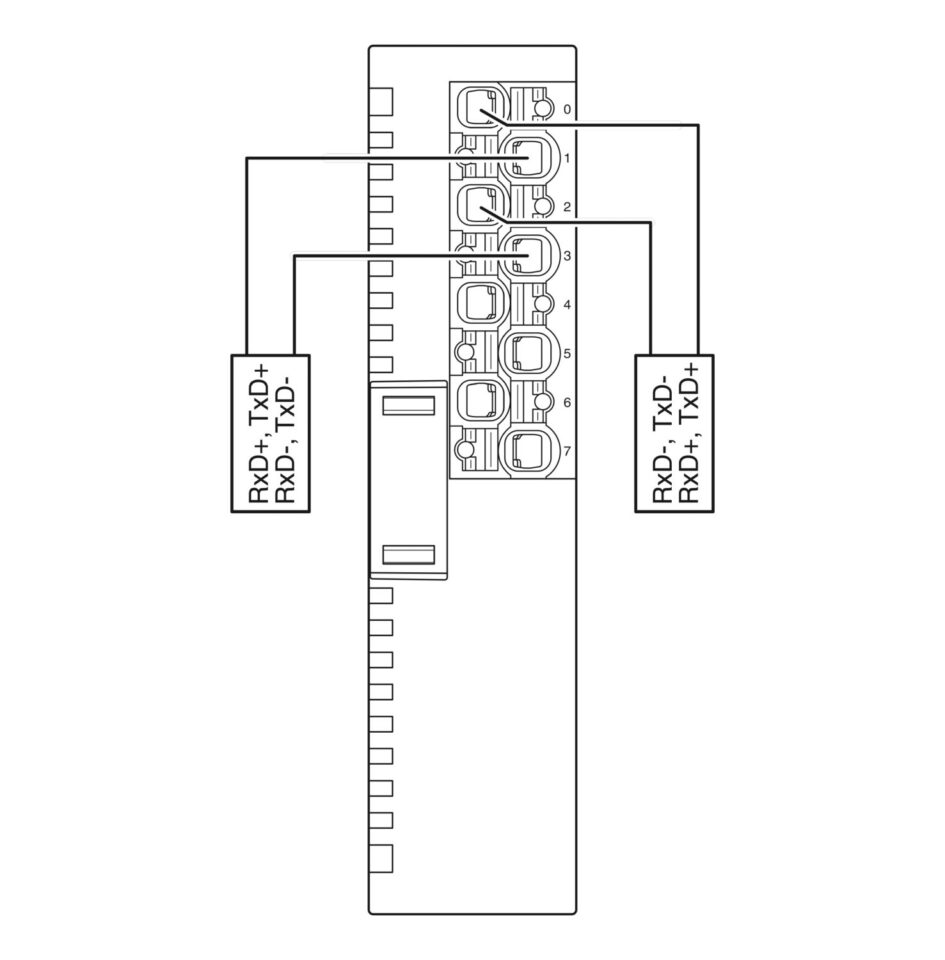

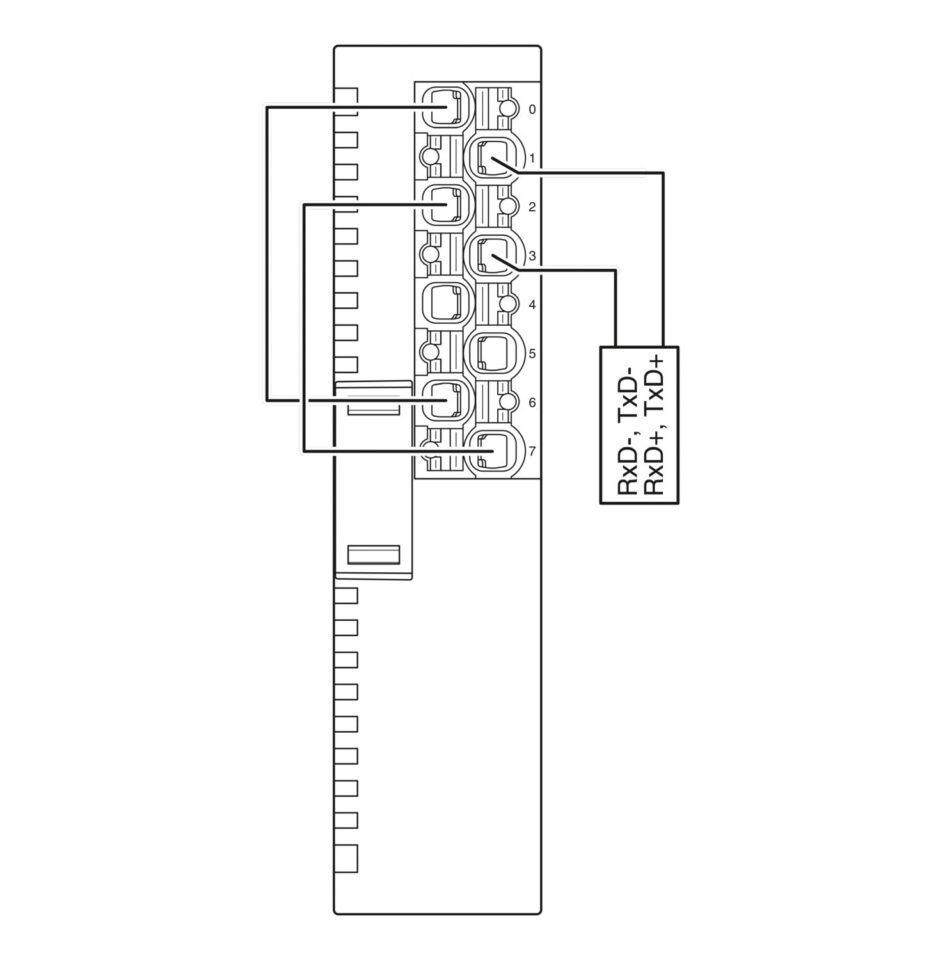

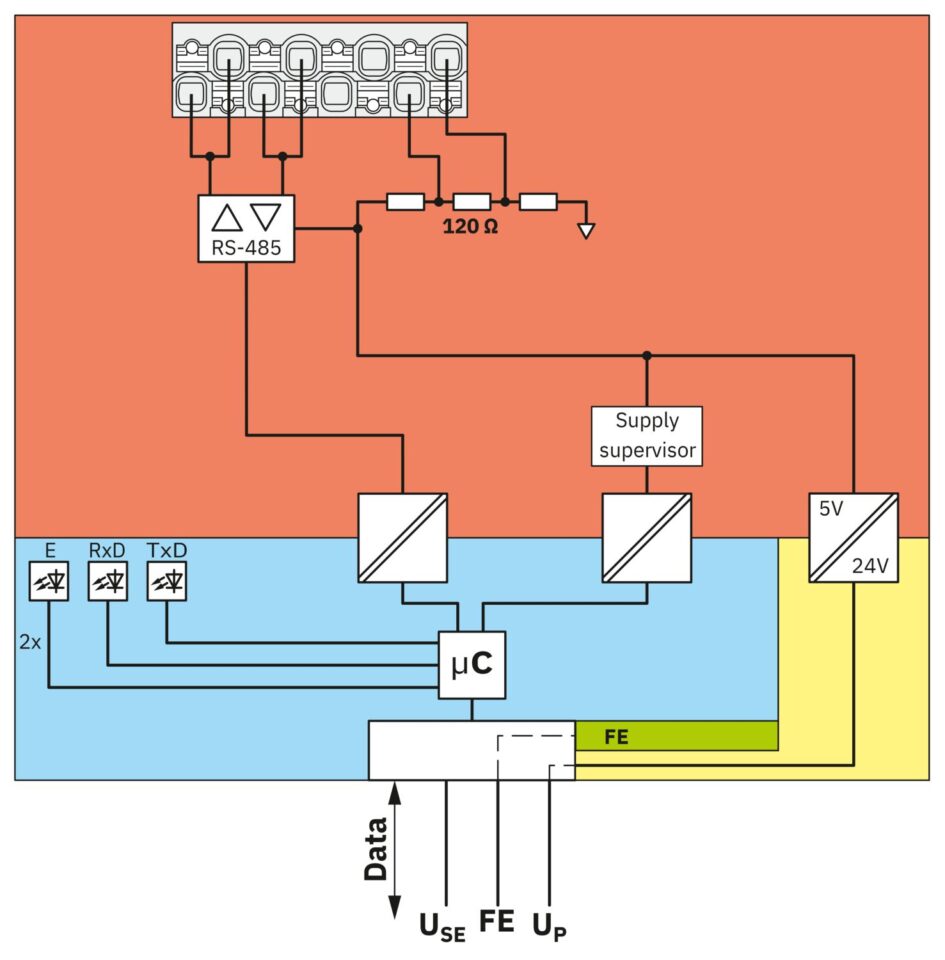

接続例 AXL SE RS485 (EF)：
