HSR（High-availability Seamless Redundancy）— IEC 61850

高い信頼性を要求されるアプリケーションで利用できる、HSRについて簡単に説明いたします。

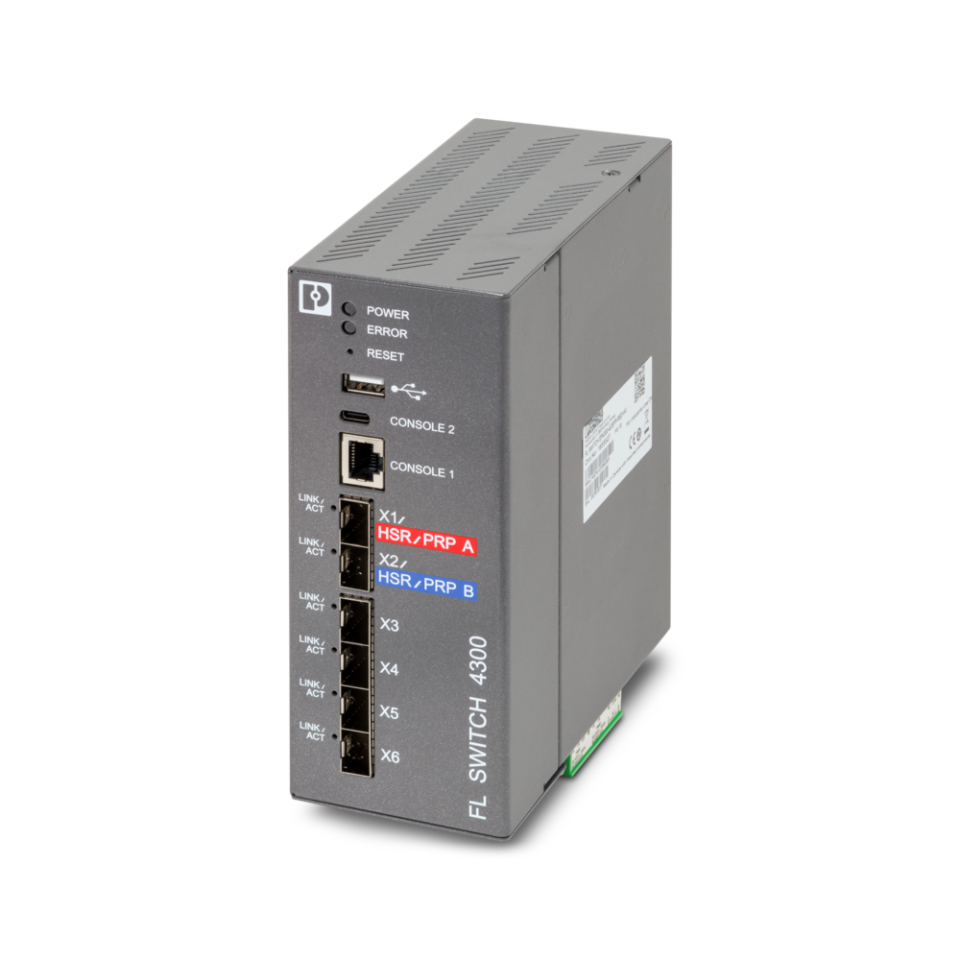

本機能はFL SWITCH EP（Raptor）およびFL SWITCH 4000シリーズのHSR対応機種で動作します。

PRPとHSR

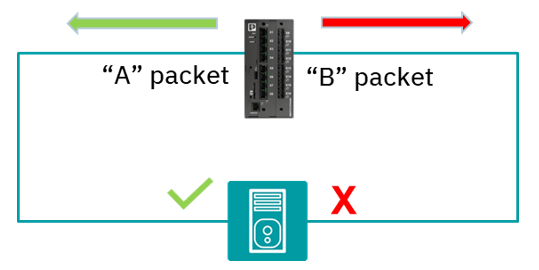

PRP・HSRともにフレーム（パケット）を複製して送出し、異なる経路を介して同じ場所に到着します。先に到着したものが使用され、後から来たものは破棄されます。基本的な目的は同じですが、実装方法が異なります。

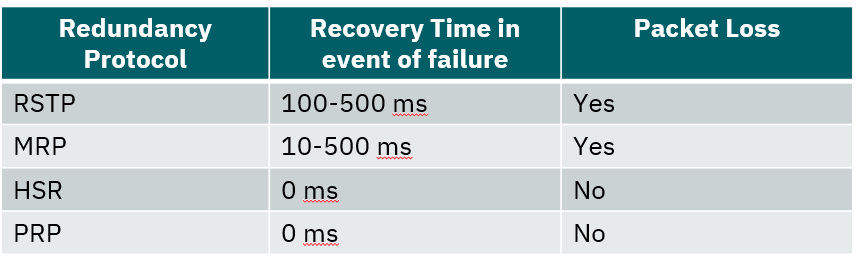

２方向に複製してフレームを出す関係上、冗長化としての切り替え時間がなく、最強の冗長化と言えます。

IEC 61850は主に変電所環境におけるネットワーク速度と耐障害性を考えており、GOOSEやSVメッセージが正確に転送されることを保証する必要があります。高可用性シームレス冗長性（HSR）と並列冗長プロトコル（PRP）は、障害発生時にゼロ復旧時間を実現するレイア２冗長プロトコルです。

用語について

• PRP ：Parallel Redundancy Protocol
• HSR：High-availability Seamless Redundancy
• RedBox：　Redundancy Box (当社HSR対応マネージドスイッチ等)
• HSR/PRP非対応機器：　SAN (Single Attached Node)
• PRP対応機器：　DAN-P (Dual / Double Attached Node, supporting PRP)
• HSR対応機器：　DAN-H (Dual / Double Attached Node, supporting HSR)

HSRについて

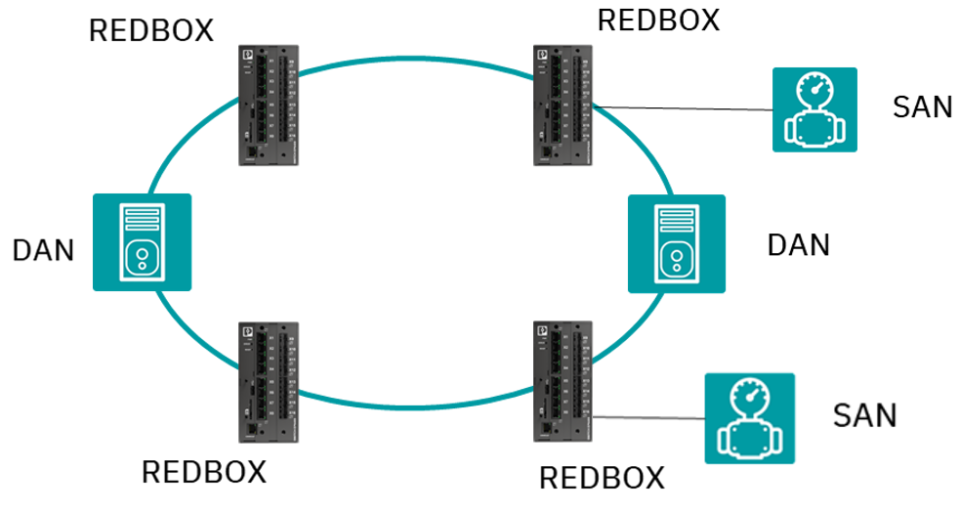

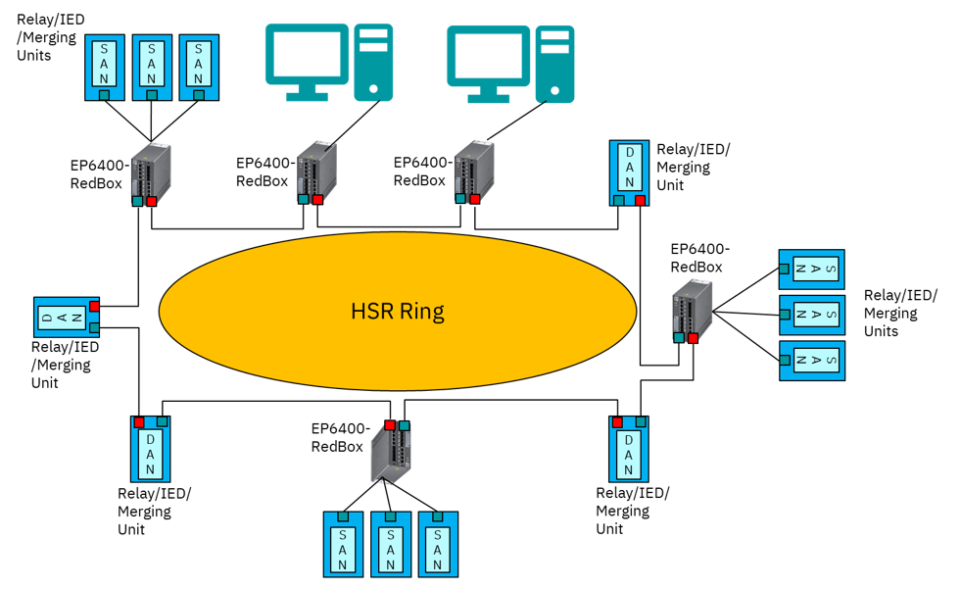

接続したい機器SANをRedboxを使ってHSR接続します。HSRリング上のスイッチ・機器は、HSR対応機器（DAN・DAN-H）である必要があります。

コピーされてそれぞれ右行き・左行きに送出されたフレームは、同じRedbox（宛先）に到達して先に到着したものが使用され、後から来たフレームは廃棄されます。コピーされる際に特殊なヘッダを付加して管理して、リング上でストームが発生しないようになっています。

メリットはリング構造のためPRP（LAN-A・LAN-B）のような２つの独立したネットワークを構成せずに、Redboxで直接リングを構成できる点になります。

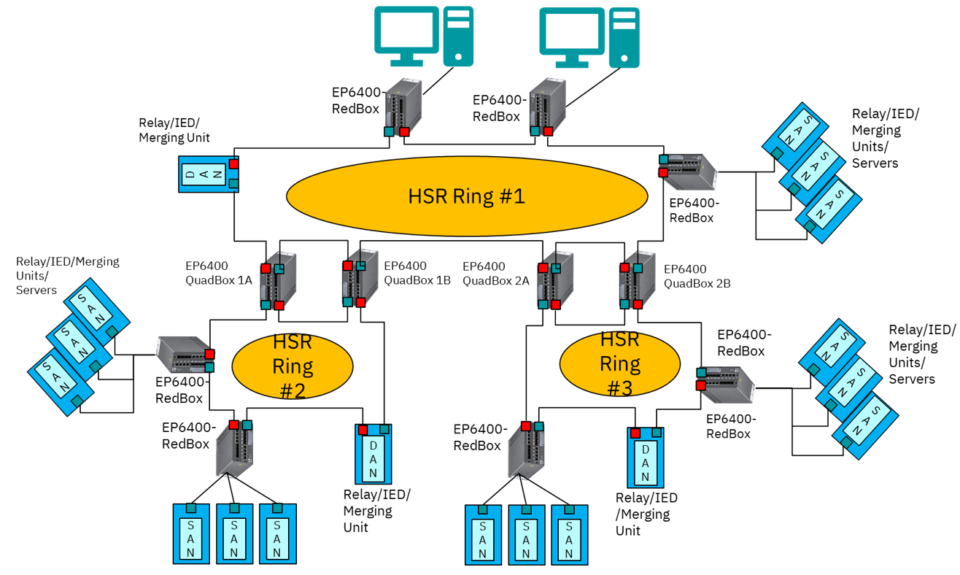

加えて、Quadbox（HSRモジュールに４ポート接続可能）をサポートするので、単純リング同士を接続することができます。
