産業機械用防水型LED照明

PLD M シリーズ

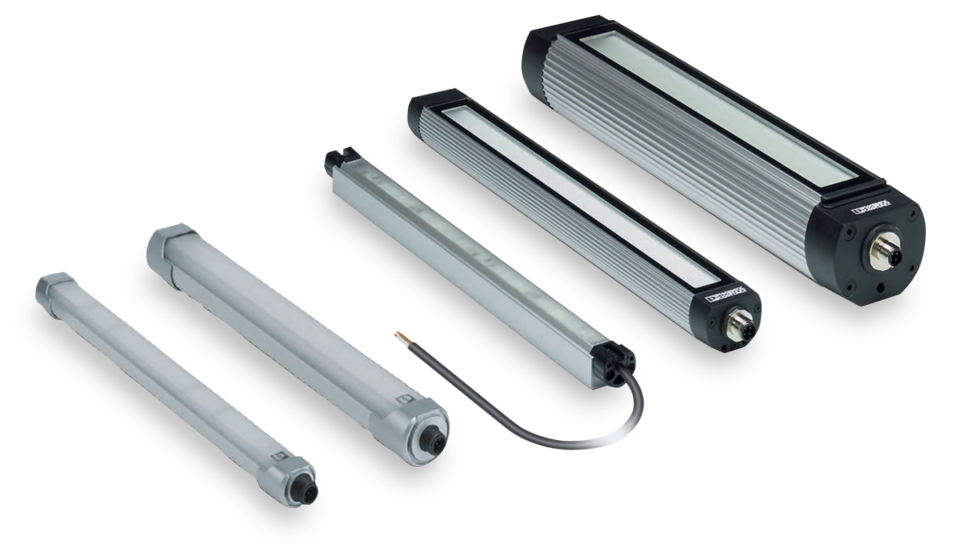

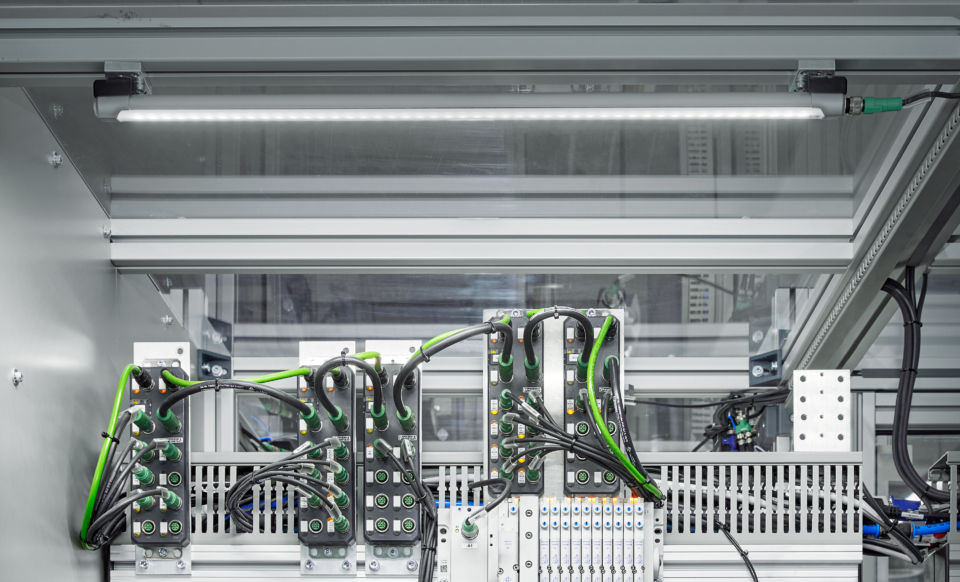

PLD M シリーズは産業機械用防水型LED照明、制御盤の外、機械に直接設置可能です。

異なる防水レベルのモデルが選択できます：
・IP54仕様ラインアップ: 普段水は掛からない環境だが、飛沫を浴びることがあり得る産業機械用
・IP67仕様ラインアップ: 普段から水が多く掛かる厳しい環境の産業機械用(冷却水にも対応可能機種あり)　

参照：防塵・防水レベル詳細・用途

IP = Ingress Protection 保護等級
     1桁目は外来固形物に対する保護等級（防塵）
     2桁目は水の浸入に対する保護等級（防水・防浸）

IP20 防塵2級 防塵レベルが低い
     防水0級 防水レベルがない
     制御盤内用途

IP54 防塵5級 防塵レベルが高いが完全防塵ではない
     防水4級 防水レベルが中間、防まつ形と呼んでいる
     制御盤外用途だが、強い水は掛けられないところ

IP67 防塵6級 防塵レベルが高い、完全に防塵
     防水7級 防水レベルが高い、防浸形と呼んでいる
     制御盤外用途だが、強い水掛けられるところ

IP54仕様ラインアップ

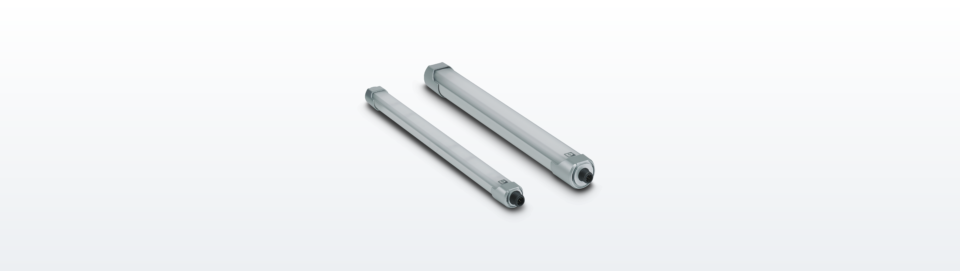

基本の産業機械アプリケーション用 PLD M 140 シリーズ、細い⌀25 mmタイプと調光機能あり連結可能な⌀35 mmタイプから選べます。
長さ、195 mm ～ 895 mm
光束、315 lm ～ 3300 lm

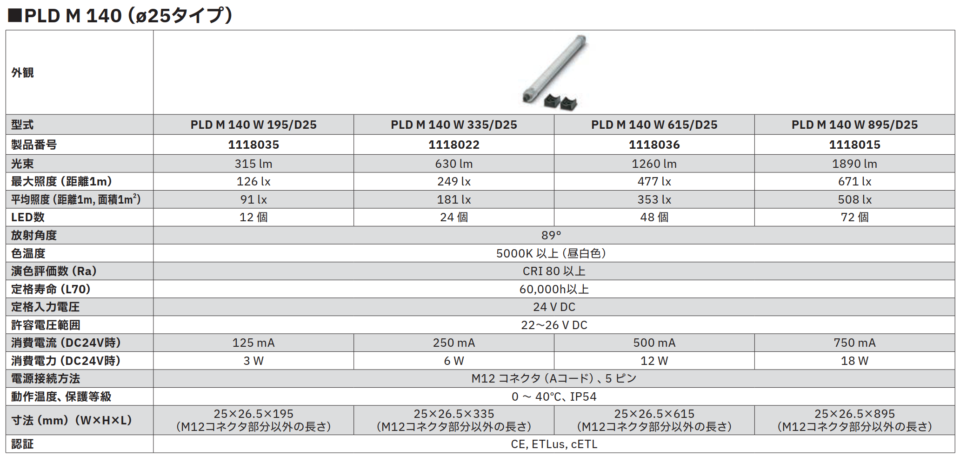

PLD M 140、⌀25 mmタイプ：

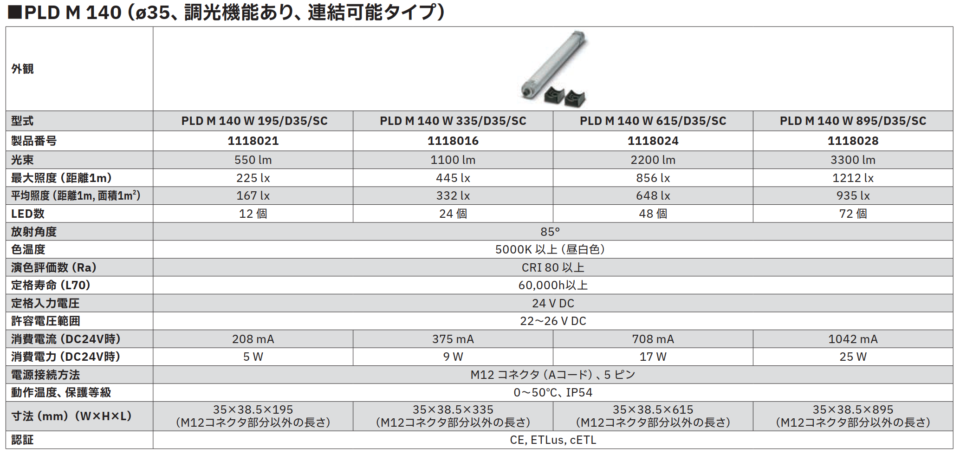

PLD M 140、⌀35 mmタイプ：

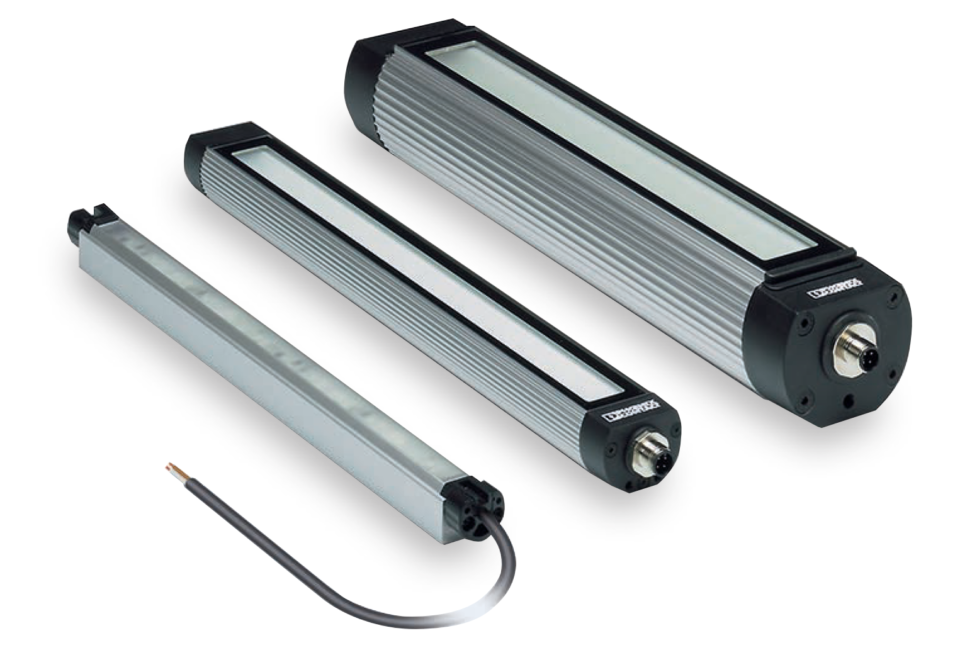

IP67仕様ラインアップ

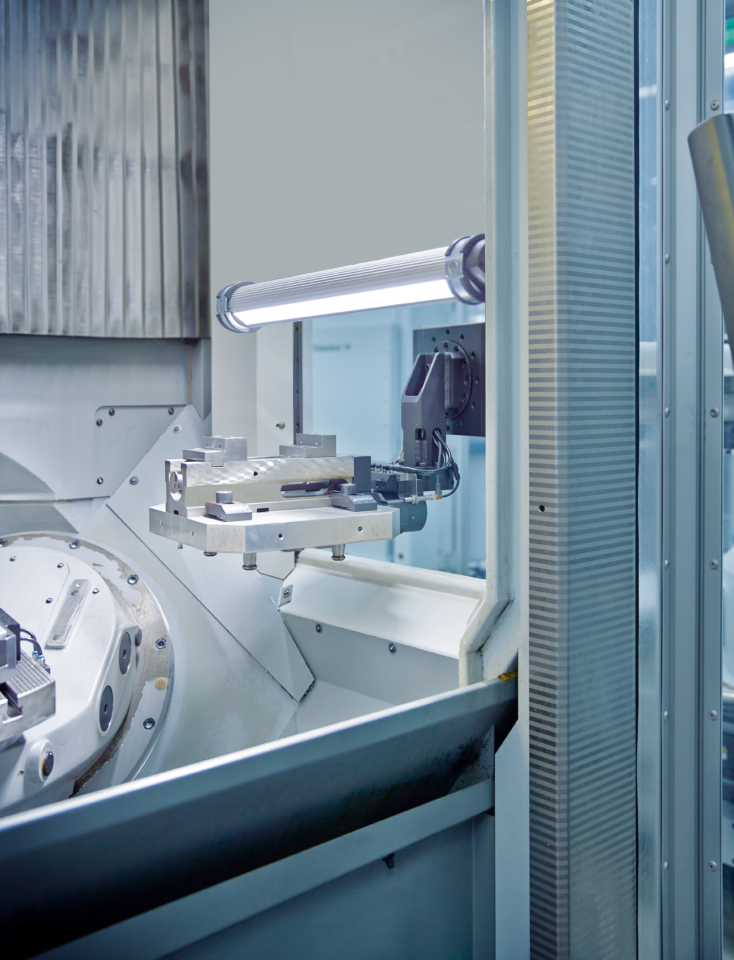

基本の防水照明 PLD M 160 シリーズから PLD M 260 シリーズまでランプアップ。PLD M 260 シリーズの単層安全ガラスにより、対冷却液、対潤滑油を実現しています。
長さ、196 mm ～ 1070 mm
光束、150 lm ～ 3200 lm

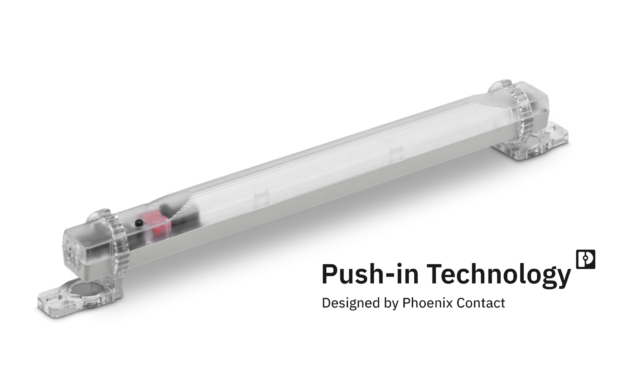

PLD M 160：

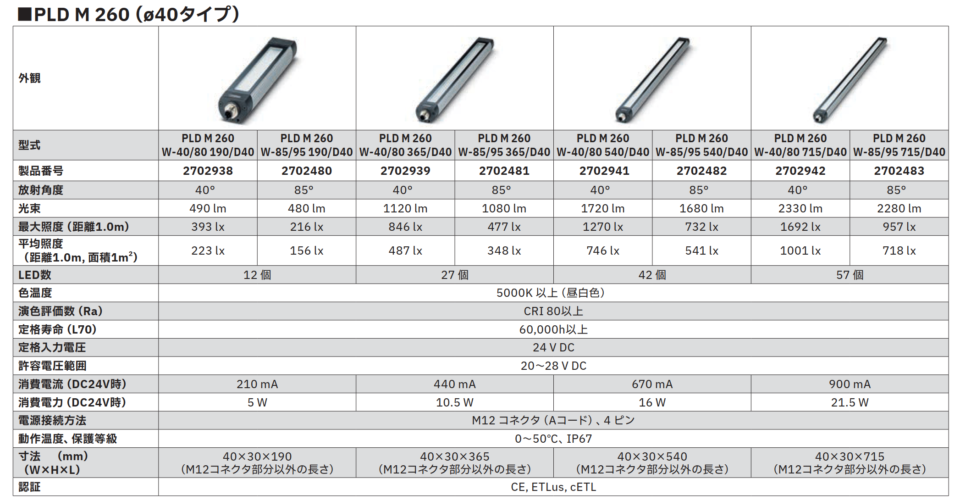

PLD M 260、⌀40 mmタイプ：

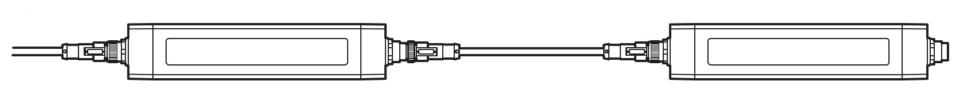

連結可能タイプ：
放射角度 85°タイプの連結可能タイプもラインアップ

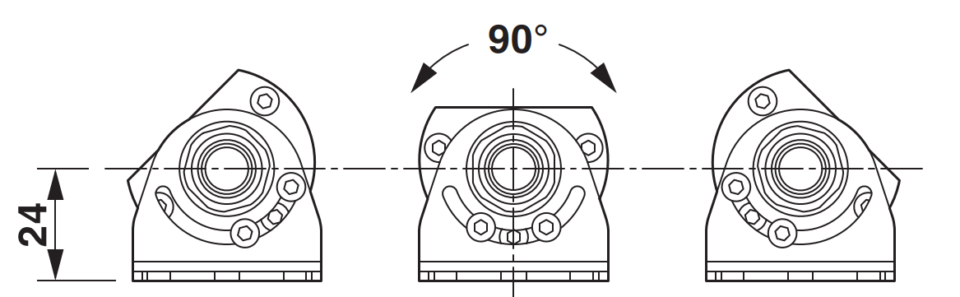

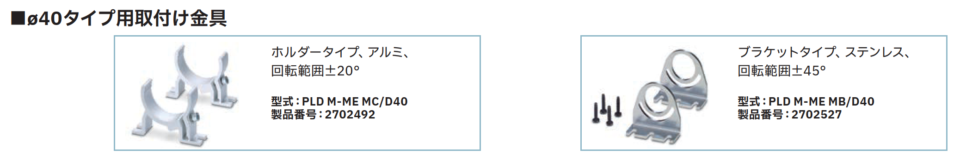

ø40タイプ用取付け金具：
以下の２種類のいずれかのタイプが必要です。
・PLD M-ME MC/D40（2702492）ホルダータイプ（アルミ）

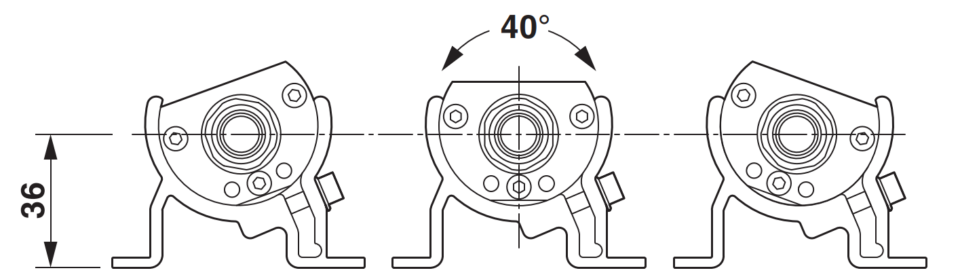

・PLD M-ME MB/D40（2702527）ブラケットタイプ（ステンレス）

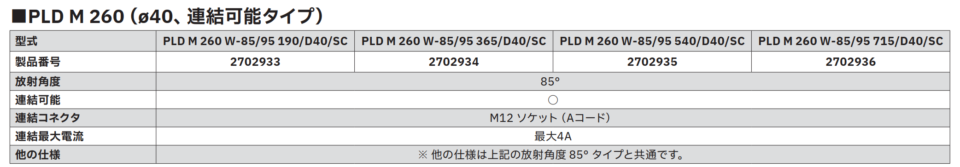

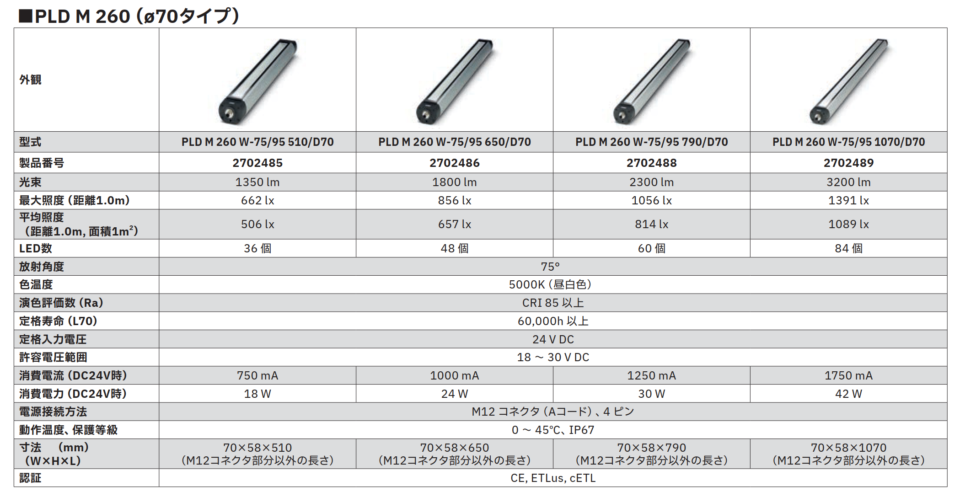

PLD M 260、⌀70 mmタイプ：

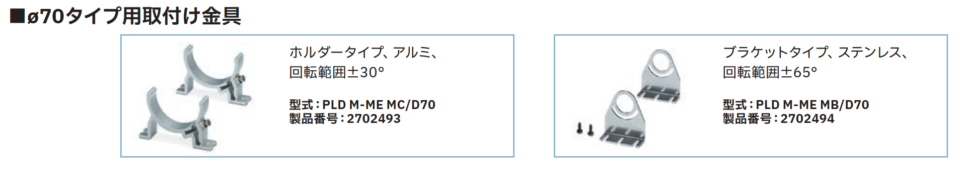

ø70タイプ用取付け金具：
以下の２種類のいずれかのタイプが必要です。

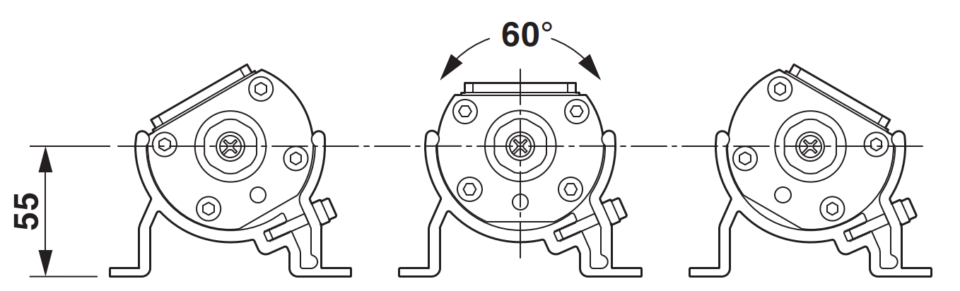

PLD M-ME MC/D70（2702493）ホルダータイプ（アルミ）

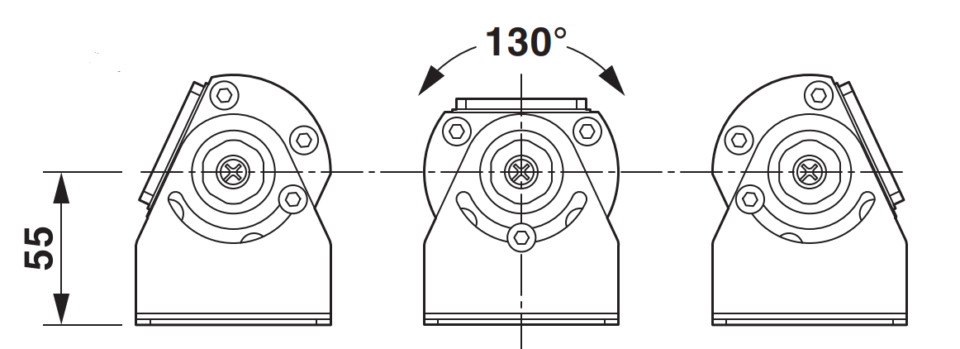

PLD M-ME MB/D70（2702494）ブラケットタイプ（ステンレス）

M12ケーブル提案：

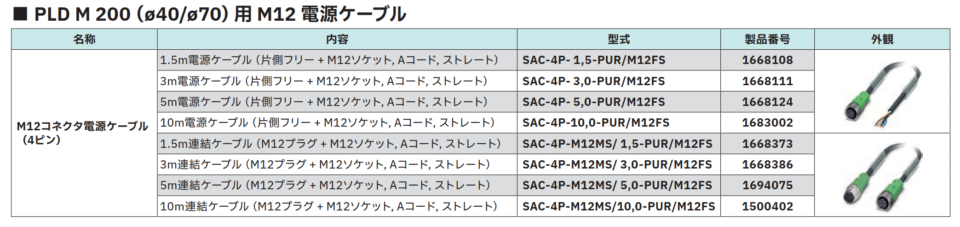

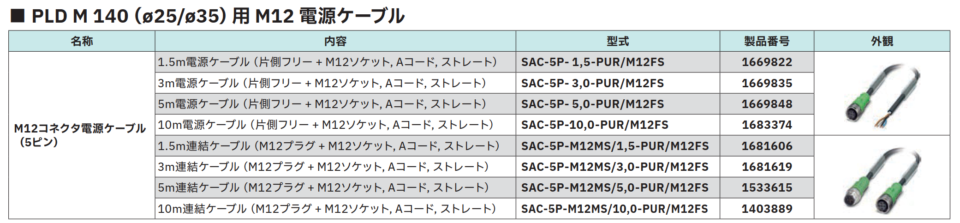

５ピンケーブル：

※ ø25タイプまたはø35タイプのピン５明るさ調整機能を利用しない場合、下記の４ピンケーブルも利用可能です。

４ピンケーブル：

参照

関連リンク

パンフレット：産業用LED照明・信号灯パンフレット (PDF)

産業機械用照明：産業機械用LED照明

関連製品

制御盤用の照明：動作感知で自動点灯する制御盤用のLED照明
