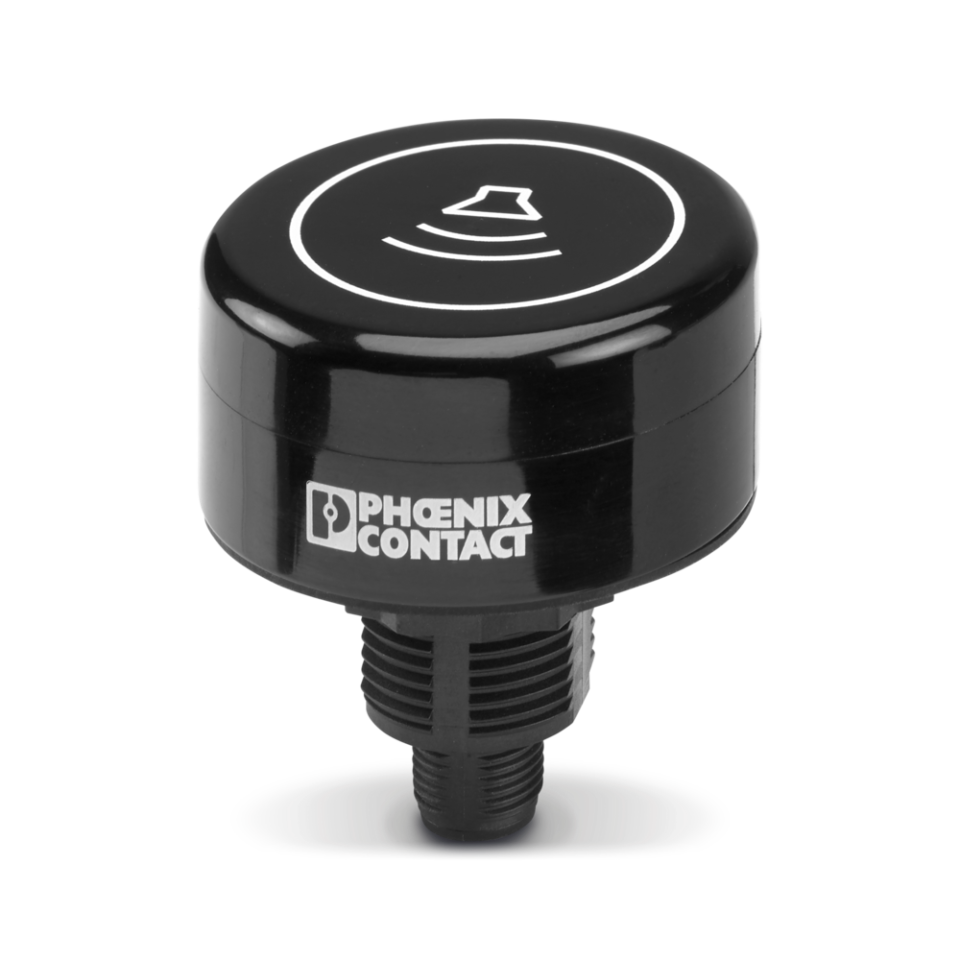

IP67/IP69 ブザー音響シグナリングデバイス

PSD-SL シリーズのブザーは 最大15種類のトーンにより、差別化された信号伝達が可能です。機械やシステムの状態を音響信号伝達することで意図しています。 保護等級はIP66、IP67、IP69、IP6K9K、ULタイプ4/4Xで、UV耐性のハウジングに5極のM12機器接続と取付け用のM22ねじを備えています。 信号線は5極M12コネクタで接続されており、プラスコモンやマイナスコモンにより制御が可能です。

特長

はっきりした音響シグナル

複数の音響シグナル出せます。15種類のトーンから選択できます（内７種類は -10 dB音量を抑えるトーンです）。周囲環境や機械の状態に応じて必要な信号トーンや音量を選んで音響シグナルで状態を確実に伝わります。

・多数の音響信号（15種類）
・広い信号伝達範囲
・機能指向の信号伝達
・高信頼性

迅速で容易な取付けと設置

取付けにはM22ねじ1本を使用、取付けは簡単です。
制御線はM12(Aコード)、配線も簡単です。

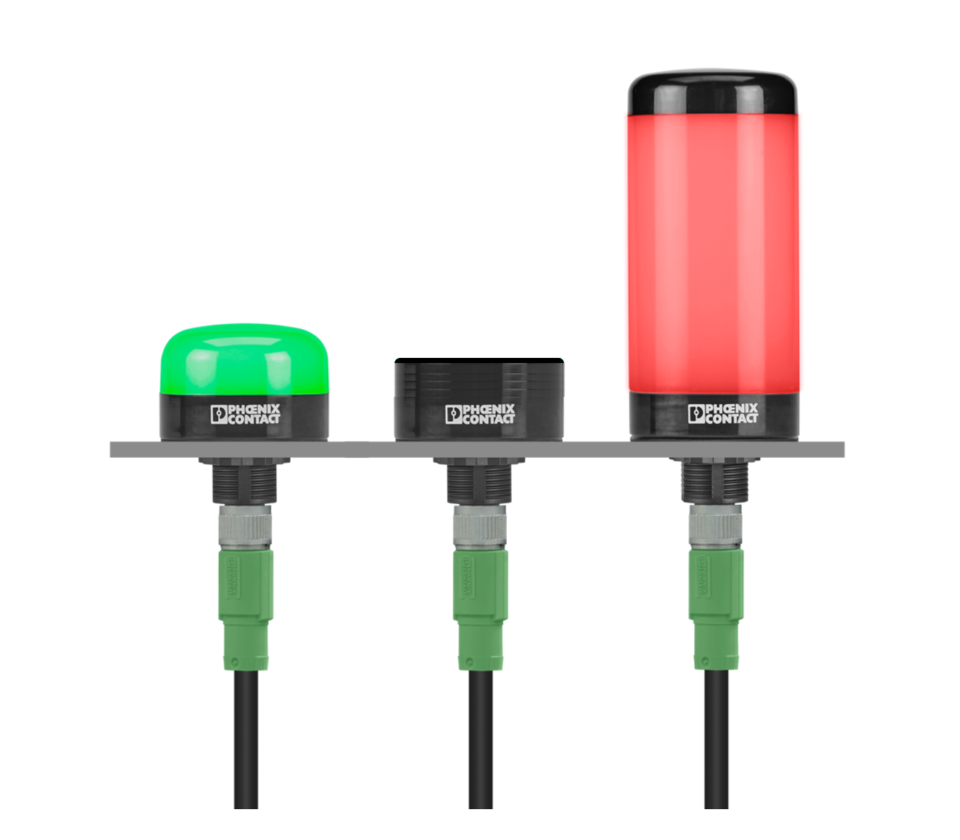

PSD-SL 点灯タイプと同じようにスルーホール（M22）取付が可能です。

堅牢設計

電子的および機械的に堅牢な設計、耐UV性のあるハウジングが付いており、屋外使用可能です。

保護等級防塵・防水・衝撃・振動の試験を通って様々なアプリケーションで利用できます。

汎用性

24 V DC、プラスコモンやマイナスコモン対応により、シーケンサ（PLC）のPNPおよびNPN入出力に対応、多くのシーケンサのI/Oで利用可能。

海外規格

UL/CEなど豊富な規格対応。

用途

コンパクトな堅牢設計により様々なユーズケースあります。

・AGV/AMR
・産業機械
・アクセス制限ゲート
・組立ステーション
・オペレーター用HMI

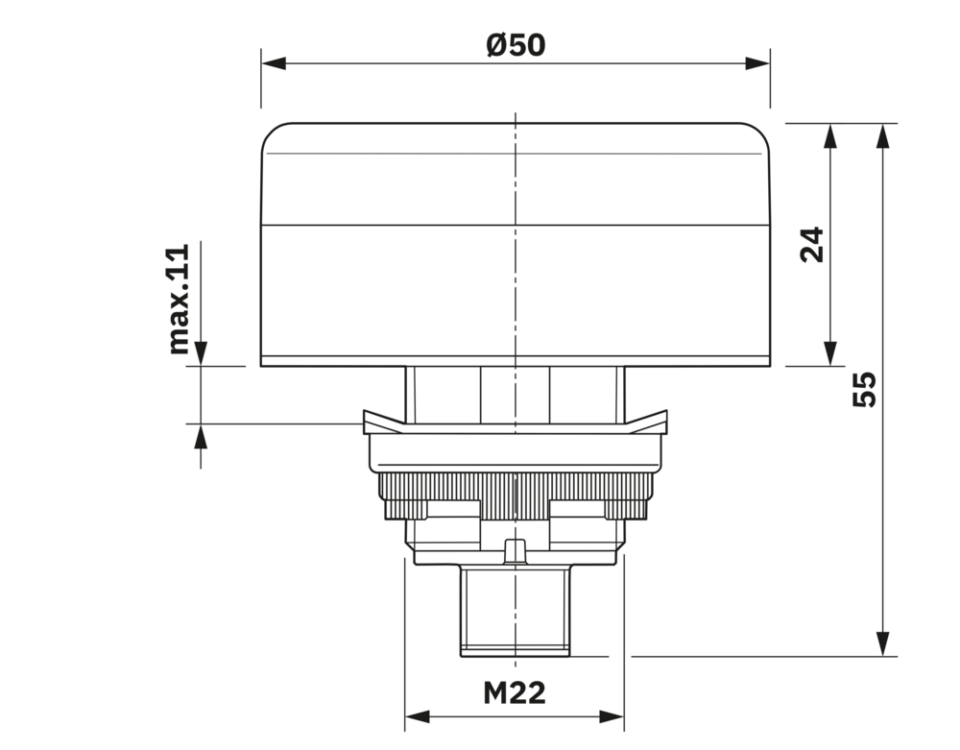

寸法図

オーダー情報

製品番号 型式      	 詳細

1691145 PSD-SL AE-P     ブザー音響シグナリングデバイス、15種類トーン

他の信号灯タイプPSD-SL詳しくは、紹介ページにてご確認ください。

アクセサリ

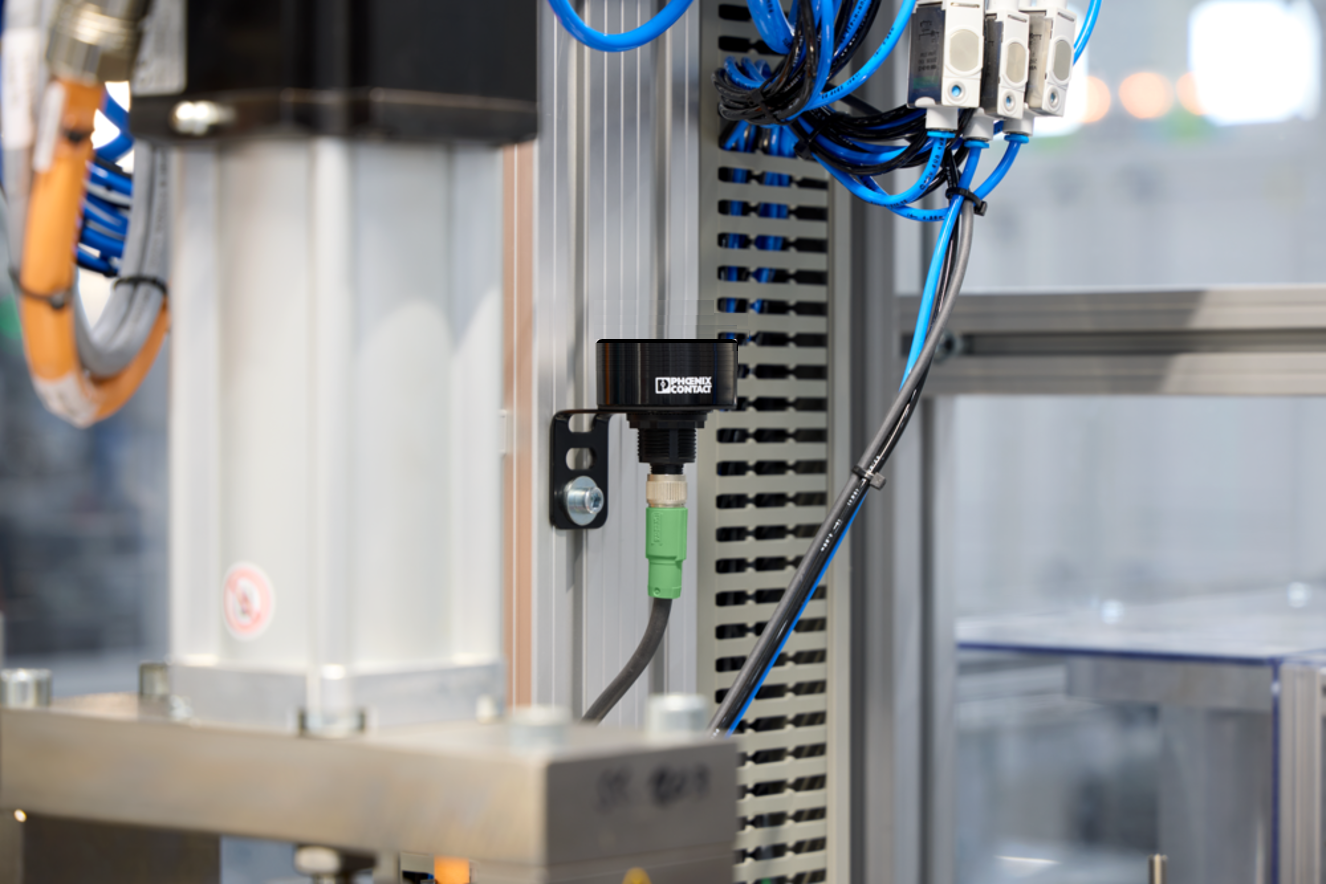

取付けブラケットアクセサリ

PSD-SL 点灯タイプと同じようにブラケット取付けが可能です。

参照

関連リンク

関連製品記事：

PSD-SC/PSD-SL デモ機動画

明るく屋外使用も可能な小型産業用LED信号灯【 PSD-SL 】

フルカラー1677万色RGB、IO-Link対応積層信号灯【 PSD-SC 】

色を自由に組み合わせられるモジュラ積層信号灯システム【PSD-S 50 / PSD-S】

産業機械用防塵・防水型LED照明

動作感知で自動点灯する制御盤用のLED照明

カタログ類：

フライヤ：産業用LED信号灯 – PSD-SL シリーズ (PDF)

パンフレット：産業用LED照明・信号灯パンフレット (PDF)

製品ページ：

PSD-SL AE-P (1691145)
ブザー音響シグナリングデバイス、15種類トーン、24 V DC、点状型デザイン
https://www.phoenixcontact.com/ja-jp/products/acoustic-signaling-device-psd-sl-ae-p-1691145

PSD-S 50 ME BR-M12 M (1094143)
取付けブラケットアクセサリ （オプション）
https://www.phoenixcontact.com/ja-jp/products/mounting-bracket-psd-s-50-me-br-m12-m-1094143
