PSD-SC/PSD-SL デモ機動画

IIFES 2025で好評展示した PSD-SC/PSD-SL デモ機の動画です。

デモの１サイクル（３２種類点灯パターン）は約1分かかります。

・見やすくする為PSD-SCの明るさを一番低く設定しています。

・会場のスポットライトはバラバラにチカチカしている為、下記はオフィスの環境で取り直した音声なし動画です。

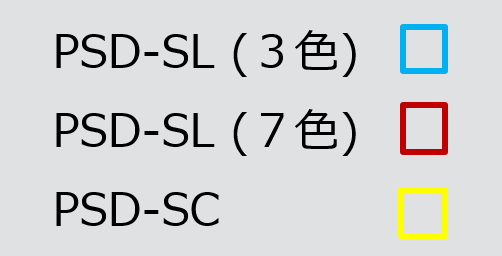

デモ機の解説

PSD-SC ①～④
PSD-SCはIO-Linkで設定・制御する信号灯、４つの動作モードがあります。9セグメントと15セグメント、音響エレメントあり・なし。
音響エレメント付きタイプ 80 ～ 105 db(A)。
デモ機はAxioline EのIP69仕様IO-LinkマスタからPSD-SCを制御しています。 ＜＜IO-Linkマスタのラインアップ参照＞＞

① 積層信号灯モード、５段まで
9セグメント、音響エレメントなしタイプ、５段で設定、赤いセグメントのみに回転効果設定。消灯含めて32パターンを点灯しています。

② 自動スケールモード、５段まで
15セグメント、音響エレメントありタイプ、５段で設定、赤いセグメントのみに回転効果設定。消灯含めて32パターンを点灯しています。

③ 個別点灯モード
15セグメント、音響エレメントありタイプ、個別セグメント点灯しています。上記の①と②のタイミングに合わせて32パターンを表示しています。

④ 充填レベルモード、０～100％
9セグメント、音響エレメントありタイプ、デモは10～100％を表示しています。

PSD-SC詳しくは、紹介ページにてご確認ください。

PSD-SL ⑤～⑥
PSD-SLは従来のIO（PNP or NPN）やスイッチ・リレー接点で制御可能です。デモ機はAxioline Smart Elementsのデジタル出力（AXL SE DO16）からPSD-SLを制御しています。＜＜高密度I/O「Axioline Smart Elements」の紹介＞＞

⑤ 3色タイプ
タワー型デザイン(ｘ２)と点状デザインタイプ、消灯含めて16種類点灯パターンを点灯しています。（常時点灯の他に色交代点灯、点滅も含む）

⑥ 7色タイプ
点状デザインタイプ、消灯含めて16種類点灯パターンを点灯しています。（常時点灯の他に色交代点灯、点滅も含む）

PSD-SL詳しくは、紹介ページにてご確認ください。
